Шариковый подшипник QJ 330 N2 M

Подшипник QJ 330 N2 M — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 330, размер 150*320*65 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 65 мм
Масса: 29 кг

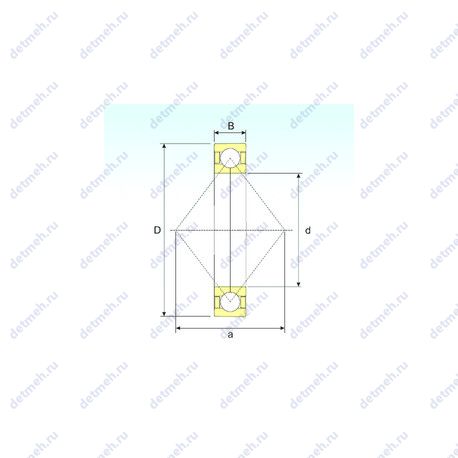

Подшипник QJ 330 N2 M чертеж — Чертеж подшипника QJ 330 N2 M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырех-точечным контактом Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 330 N2 M

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 65 мм;
Масса - 29 кг;
Ширина наружной обоймы (C) - 65 мм;
Высота. мм - 65;
Внешний диаметр - 320 мм;
Внутренний диаметр - 150 мм;

Прочие характеристики:

Размер (a) - 165 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 150x320x65;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 3240 об/мин;
Частота вращения предельная при пластичной смазке - 2754 об/мин;
Грузоподъемность статическая - 749 кн;
Грузоподъемность динамическая - 519 кн;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - qj 330 n2 m;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника QJ 330 N2 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 330 N2 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q330	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	29.6
NH330	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	29.35
N 330	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	65	27.5
QJ 330	Шариковый подшипник с четырех-точечным контактом.	150	320	65	29
N330EM	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	65	27.57
NU330E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	27
NP 330	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	150	320	65	29.7
NJ330E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	27.71
NJ330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	27
NU330R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	27
N330 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	65	26.4
NU 330	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	27.5
NJ 330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	27.5
NF 330	Внутреннем кольце с двойным фланцем, внешнее с одним..	150	320	65	27.5
NUP330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	65	27
NJ330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	27.1
NU330EM	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	27.1
NUP 330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	65	28.43
NUP330E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	28.43
NP330 E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	29.7
NH330 E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	29.35
NF330 E	Шариковый радиально-упорный подшипник, однорядный.	150	320	65	28.5
NUP330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	65	27.1
NUP330 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	65	26.95
N330-E-M1	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	65	26.9
NJ330 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	28.44
N330-E-M6	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	65	27.5
NU330 EMA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	27.85
QJ 330 N2	Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника.	150	320	65	29
NU330-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	27.5
NU330 MSQ1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	25.725
NU 330 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	320	65	26.3
NJ330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	27.5
NJ 330 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	320	65	27.7
NU330-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	65	26.8
NJ330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	65	27.4
NJ 330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	150	320	65	26.58
QJ 330 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	65	29
NU 330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	150	320	65	26.13
NJ 330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	65	27.7

Модификации подшипника QJ 330 N2 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7330B	150	320	65
7330 A	150	320	65
7330C	150	320	65
7330	150	320	65
7330-B-MP	150	320	65
7330-BCB-MP	150	320	65
7330BG	150	320	65
7330 BCBM	150	320	65
7330BGM	150	320	65
7330WN MBR	150	320	65
