Роликовый подшипник C 3168 KM

Подшипник C 3168 KM — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3168, размер 340*580*190 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 580 мм
Ширина: 190 мм
Масса: 205 кг

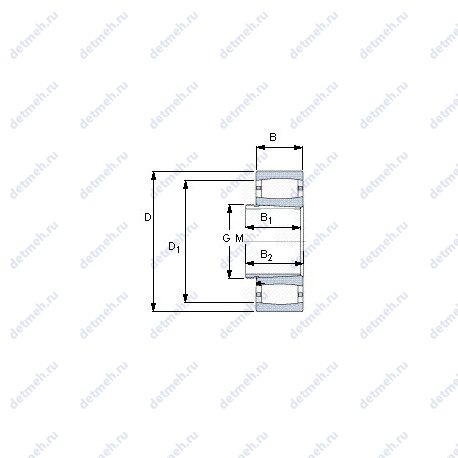

Подшипник C 3168 KM чертеж — Чертеж подшипника C 3168 KM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 3168 KM

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (k2) - 0.093;
Расчетный коэффициент (k1) - 0.118;

Прочие характеристики:

Размер (r1 min.) - 5 мм.;
Размер (r2 min.) - 5 мм.;
Размер сопряженных деталей (da max) - 446;
Размер сопряженных деталей (Da max.) - 560;
Размер сопряженных деталей (ra max.) - 4;
Размер сопряженных деталей (Da min) - 489;
Размер сопряженных деталей (da min.) - 360;
Размер (d2) - 402 мм.;
Размер (D1) - 517 мм.;
Допустимое осевое смещение (S1) - 25.9;
Размер сопряженных деталей (Ca) - 4.2;
Pu (N) Предел усталостной прочности - 560000;
Размеры. мм - 340x580x190;
Грузоподъемность динамическая - 4900 кн;
Граничная нагрузка по усталости (Pu) - 560;
Количество дорожек качения - 1;
Уплотнение - нет;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c3168km, c 3168 km;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 340;
D (мм) Наружный диаметр - 580;
В (мм) Ширина - 190;
Ширина наружной обоймы (C) - 190 мм.;
Внутренний диаметр - 340 мм;
Внешний диаметр - 580 мм;
Высота. мм - 190;
Масса - 205 кг;
Ширина (высота) (B) - 190 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 7500;
C (kN) Грузоподъемность динамическая - 4900;
Грузоподъемность статическая - 7500 кн;
Частота вращения номинальная - 850 об/мин;
Частота вращения предельная - 1100 об/мин;

В таблице приведены основные размеры подшипника C 3168 KM, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3168 KM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	580	190	215.5
NU3168	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	580	190	210
NUP3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	580	190	221.1
C 3168 M	Цилиндрический роликоподшипник (или сам подшипник).	340	580	190	205
NU 3168 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	580	190	217
C 3168 KM/HA3C4	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	580	190	205
C 3168 KM + OH 3168 H	Цилиндрический роликоподшипник (или сам подшипник).	580	580	190	235

Модификации подшипника C 3168 KM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
323168	340	580	190
