Роликовый подшипник C 3168 KM/HA3C4

Подшипник C 3168 KM/HA3C4 — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 3168, размер 340*580*190 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 580 мм
Ширина: 190 мм
Масса: 205 кг

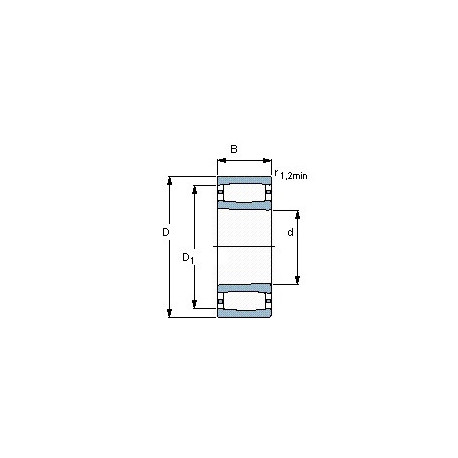

Подшипник C 3168 KM/HA3C4 чертеж — Чертеж подшипника C 3168 KM/HA3C4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3168 KM/HA3C4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - c 3168 km/ha3c4;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 340;
D (мм) Наружный диаметр - 580;
m (кг) Масса - 205;
В (мм) Ширина - 190;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 560000;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 7500;
C (kN) Грузоподъемность динамическая - 4900;

В таблице приведены основные размеры подшипника C 3168 KM/HA3C4, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3168 KM/HA3C4

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	580	190	215.5
NU3168	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	580	190	210
NUP3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	580	190	221.1
C 3168 M	Цилиндрический роликоподшипник (или сам подшипник).	340	580	190	205
C 3168 KM	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	340	580	190	205
NU 3168 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	580	190	217
C 3168 KM + OH 3168 H	Цилиндрический роликоподшипник (или сам подшипник).	580	580	190	235

Модификации подшипника C 3168 KM/HA3C4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
