Роликовый подшипник C 3168 KM + OH 3168 H

Подшипник C 3168 KM + OH 3168 H — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3168, размер 580*580*190 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 580 мм
Наружный диаметр: 580 мм
Ширина: 190 мм
Масса: 235 кг

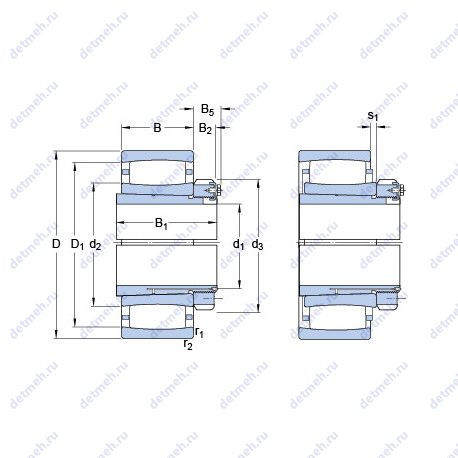

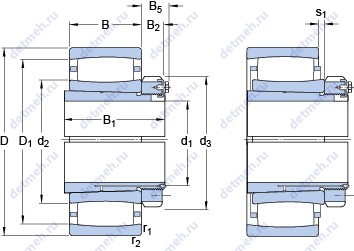

Подшипник C 3168 KM + OH 3168 H чертеж — Чертеж подшипника C 3168 KM + OH 3168 H

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3168 KM + OH 3168 H

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

B1 - 254 мм;
r1.2 min. - 5 мм;
Размер сопряженных деталей (db min) - 360 мм;
Da min. - 489 мм;
Da max. - 560 мм;
Ca min. - 4.2 мм;
d2 - 402 мм;
Размер (d1) - 320 мм;
Ba min. - 14 мм;
d3 - 440 мм;
B2 - 55 мм;
B5 - 72 мм;
s1 - 25.9 мм;
Размеры. мм - 580x320x254;
Граничная нагрузка по усталости (Pu) - 560 кн;
Размер (D1) - 517 мм;
Размер сопряженных деталей (da max) - 446 мм;
Размер сопряженных деталей (ra max.) - 4 мм;

Пропускная способность:

Номинальная частота вращения - 850 об/мин;
Предельная частота вращения - 1100 об/мин;
Динамическая грузоподъемность (C) - 4900 кн;
Статическая грузоподъемность (C0) - 7500 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.118;
Рабочий коэффициент подачи k2 - 0.093;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 580 мм;
Внутренний диаметр - 580 мм;
Внешний диаметр - 320 мм;
Высота. мм - 254;
Масса - 235 кг;
Ширина (высота) (B) - 190 мм;

Классификация:

Тела качения - ролики;
Обозначение - c 3168 km + oh 3168 h;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 3168 KM + OH 3168 H, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3168 KM + OH 3168 H

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	580	190	215.5
NU3168	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	580	190	210
NUP3168	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	580	190	221.1
C 3168 M	Цилиндрический роликоподшипник (или сам подшипник).	340	580	190	205
C 3168 KM	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	340	580	190	205
NU 3168 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	580	190	217
C 3168 KM/HA3C4	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	580	190	205

Модификации подшипника C 3168 KM + OH 3168 H - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
