Роликовый подшипник C 2212 KTN9 + AHX 312
Подшипник C 2212 KTN9 + AHX 312 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 2212, размер 110*110*28 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 110 мм
Наружный диаметр: 110 мм
Ширина: 28 мм
Масса: 1.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

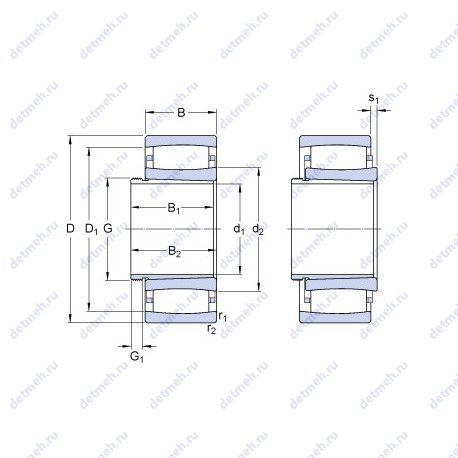

Таблица размеров и характеристик подшипника C 2212 KTN9 + AHX 312
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - c 2212 ktn9 + ahx 312;
- Тела качения - ролики;
Исходные данные для расчета:
- Рабочий коэффициент подачи k2 - 0.123;
- Коэффициент отклонения k1 - 0.1;
Прочие характеристики:
- s1 - 8.5 мм;
- G1 - 65 мм;
- Резьба (G) - m 65x2;
- B1 - 40 мм;
- da min. - 65.6 мм;
- d2 - 77.1 мм;
- Ca min. - 0.3 мм;
- Da max. - 101 мм;
- Da min. - 94.7 мм;
- r1.2 min. - 1.5 мм;
- Размер (d1) - 55 мм;
- Размер сопряженных деталей (ra max.) - 1.5 мм;
- Размер сопряженных деталей (da max) - 77.1 мм;
- Размер (D1) - 97.9 мм;
- Граничная нагрузка по усталости (Pu) - 18.3 кн;
- Размеры. мм - 110x55x40;
Пропускная способность:
- Предельная частота вращения - 7500 об/мин;
- Номинальная частота вращения - 5600 об/мин;
- Статическая грузоподъемность (C0) - 156 кн;
- Динамическая грузоподъемность (C) - 143 кн;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 28 мм;
- Наружный диаметр (D) - 110 мм;
- Масса - 1.3 кг;
- Высота. мм - 40;
- Внешний диаметр - 55 мм;
- Внутренний диаметр - 110 мм;
В таблице приведены основные размеры подшипника C 2212 KTN9 + AHX 312, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 2212 KTN9 + AHX 312
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2212 | Основное исполнение. | 60 | 110 | 28 | 1.03 |
| 2212K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 28 | 1.1 |
| 2212S | Только для внутреннего и наружного колец. | 60 | 110 | 28 | 1.03 |
| N2212E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 60 | 110 | 28 | 1.04 |
| N 2212 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 60 | 110 | 28 | 1.04 |
| NH2212 | Роликовый радиальный подшипник. | 60 | 110 | 28 | 1.198 |
| 2212SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 28 | 1.03 |
| NJ2212E | Роликовый радиальный подшипник. | 60 | 110 | 28 | 1.205 |
| 2P2212L | Механически обработанный сепаратор из легкого сплава. | 110 | 180 | 69 | 6.68 |
| NU2212R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 60 | 110 | 28 | 1.09 |
| NJ2212R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 60 | 110 | 28 | 1.09 |
| NU 2212 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 60 | 110 | 28 | 1.09 |
| NJ 2212 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 60 | 110 | 28 | 1.09 |
| NU2212E | Роликовый радиальный подшипник. | 60 | 110 | 28 | 1.23 |
| NUP 2212 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 60 | 110 | 28 | 1.09 |
| 2212 TN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. | 60 | 110 | 28 | 1.1 |
| C 2212 V | Бессепараторный подшипник. Тороидальные подшипники CARB.. | 60 | 110 | 28 | 1.16 |
| NH2212 E | Роликовый радиальный подшипник. | 60 | 110 | 28 | 1.198 |
| E2.22212 | Подшипник с цементованными роликами и кольцами. | 60 | 110 | 28 | 1.15 |
| NUP2212R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 60 | 110 | 28 | 1.09 |
| 2212-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. | 60 | 110 | 28 | 1.06 |
| NUP2212E | Роликовый радиальный подшипник. | 60 | 110 | 28 | 1.226 |
| 2212-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 60 | 110 | 28 | 1.13 |
| NJ2212 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 60 | 110 | 28 | 1.06 |
| NU2212 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 60 | 110 | 28 | 1.06 |
| NJ2212 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 60 | 110 | 28 | 1.291 |
| C 2212 KV | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 60 | 110 | 28 | 1.15 |
| NCF2212-V | Бессепараторный подшипник. | 60 | 110 | 28 | 1.18 |
| 2212EEG15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 60 | 110 | 28 | 1.16 |
| 2212 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 60 | 110 | 28 | 1.1 |
| 2212 KTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 60 | 110 | 28 | 1.1 |
| SL18 2212 | Специальный шариковый подшипник. | 60 | 110 | 28 | 1.18 |
| 2212-K-2RS | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. | 60 | 110 | 28 | 1.1 |
| NUP2212 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 60 | 110 | 28 | 1.06 |
| NJ2212 EMA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 60 | 110 | 28 | 1.315 |
| NJ2212EG15 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 60 | 110 | 28 | 1.1 |
| E2.22212 K | Подшипник с цементованными роликами и кольцами. Коническое внутреннее отверстие, конусность 1:12. | 60 | 110 | 28 | 1.15 |
| NU2212EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 60 | 110 | 28 | 1.08 |
| 2212 EKTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 60 | 110 | 28 | 1.1 |
| C 2212 TN9 | Тороидальный подшипник CARB. Литой сепаратор из стекло-наполненного полиамида. | 60 | 110 | 28 | 1.1 |
Модификации подшипника C 2212 KTN9 + AHX 312 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
