Роликовый подшипник NU2348-E-M6

Подшипник NU2348-E-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2348, размер 240*500*155 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 157 кг

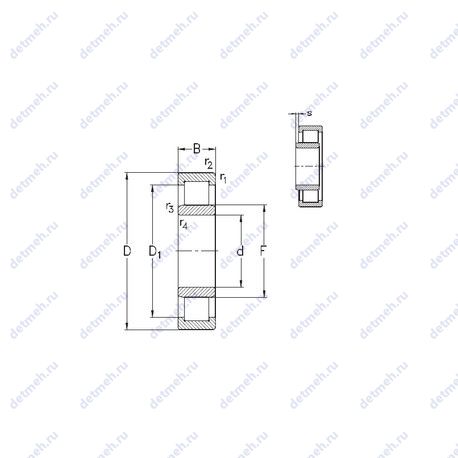

Подшипник NU2348-E-M6 чертеж — Чертеж подшипника NU2348-E-M6

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU2348-E-M6

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r1 min.) - 5 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 13.3;
Размер (r4 min.) - 5 мм;
Размер (r3 min.) - 5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 5 мм;
Размеры. мм - 240x500x155;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 303 мм.;
Масса - 157 кг;
Ширина наружной обоймы (C) - 155 мм.;
Ширина (высота) (B) - 155 мм.;
Высота. мм - 155;
Внешний диаметр - 500 мм;
Внутренний диаметр - 240 мм;

Пропускная способность:

Частота вращения предельная - 2000 об/мин;
Грузоподъемность статическая - 3818 кн;
Грузоподъемность динамическая - 2638 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu2348-e-m6;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU2348-E-M6, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU2348-E-M6

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2348	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	240	500	155	152
NF2348	Роликовый радиальный подшипник, однорядный.	240	500	155	164
NJ2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NU2348	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NP2348	Роликовый радиальный подшипник, однорядный.	240	500	155	170.8
NH2348	Роликовый радиальный подшипник, однорядный.	240	500	155	162.5
NUP2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
NU2348 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NJ2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NUP2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
LSL19 2348	Роликовый радиальный подшипник, однорядный.	240	500	155	138.6
NJG 2348 VH	Неразборный бессепараторный подшипник.	240	500	155	147
NU2348-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	151
NU2348-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	157
NU2348-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	240	500	155	157
NU 2348 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	240	500	155	155
NUH 2348 ECMH	Роликовый радиальный подшипник, однорядный.	240	500	155	142.7
RN2348-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	240	447	155	96.2
NU2348-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	240	500	155	151
NUH 2348 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	142.7

Модификации подшипника NU2348-E-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
