Роликовый подшипник NP2348

Подшипник NP2348 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2348, размер 240*500*155 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 170.8 кг

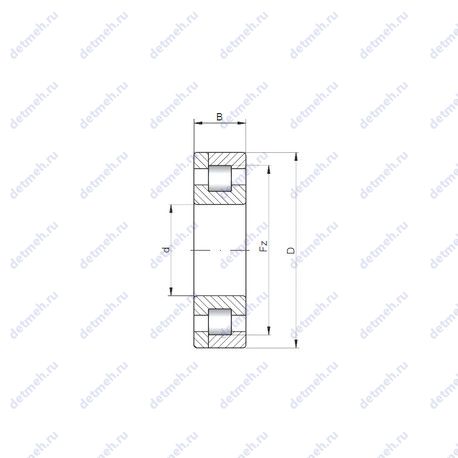

Подшипник NP2348 чертеж — Чертеж подшипника NP2348

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NP2348

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np2348;

Прочие характеристики:

Размеры. мм - 240x500x155;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 240 мм;
Внешний диаметр - 500 мм;
Высота. мм - 155;
Масса - 170.8 кг;
Ширина (высота) (B) - 155 мм.;
Ширина наружной обоймы (C) - 155 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np2348;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 155 мм.;
Ширина наружной обоймы (C) - 155 мм.;
Масса - 170.8 кг;
Внутренний диаметр - 240 мм;
Внешний диаметр - 500 мм;
Высота. мм - 155;
Наружный диаметр (Ew) - 430 мм.;

Прочие характеристики:

Размеры. мм - 240x500x155;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 2170 кн;
Грузоподъемность статическая - 3320 кн;
Частота вращения предельная при пластичной смазке - 800 об/мин;
Частота вращения предельная при жидкой смазке - 1200 об/мин;

В таблице приведены основные размеры подшипника NP2348, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP2348

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2348	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	240	500	155	152
NF2348	Роликовый радиальный подшипник, однорядный.	240	500	155	164
NJ2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NU2348	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NH2348	Роликовый радиальный подшипник, однорядный.	240	500	155	162.5
NUP2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
NU2348 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NJ2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NUP2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
LSL19 2348	Роликовый радиальный подшипник, однорядный.	240	500	155	138.6
NU2348-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	157
NJG 2348 VH	Неразборный бессепараторный подшипник.	240	500	155	147
NU2348-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	151
NU2348-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	157
NU2348-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	240	500	155	157
NU 2348 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	240	500	155	155
NUH 2348 ECMH	Роликовый радиальный подшипник, однорядный.	240	500	155	142.7
RN2348-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	240	447	155	96.2
NU2348-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	240	500	155	151
NUH 2348 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	142.7

Модификации подшипника NP2348 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP2348

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP2348	240	500	155	ISO
ISO	NP2348	240	500	155	ISO

Аналог подшипника NP2348 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
