Подшипник N2348 ISO
Модификация N2348 — это импортный роликовый радиальный подшипник, однорядный, основное конструктивное исполнение - 2348.
Отечественный аналог - 2648.

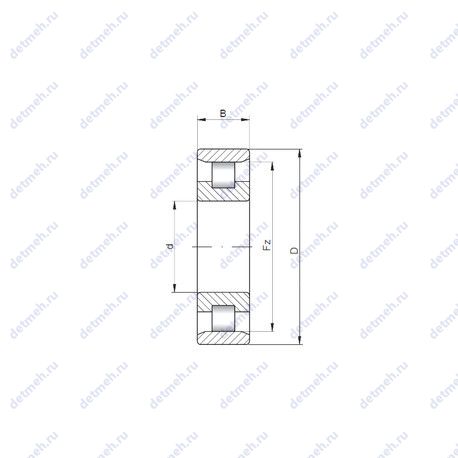

Размер подшипника: 240*500*155 мм.
Стандарт: ISO
Бренды: CX,ISO,NTN Смотреть все
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 152 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения N2348
Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника N2348
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NF2348 | Канавка под стопорное кольцо на наружном кольце подшипника Механически обработанный сепаратор из стали или специального чугуна | 240 | 500 | 155 | 164 |
| NH2348 | Канавка под стопорное кольцо на наружном кольце подшипника | 240 | 500 | 155 | 162.5 |
| NJ2348 E | 240 | 500 | 155 | 156 | |
| NP2348 | Канавка под стопорное кольцо на наружном кольце подшипника | 240 | 500 | 155 | 170.8 |
| NU2348 E | 240 | 500 | 155 | 152 | |
| NUP2348 E | 240 | 500 | 155 | 160.06 | |
| NU2348-EX-M1 | 240 | 500 | 155 | 151 | |
| NU2348-EX-TB-M1 | 240 | 500 | 155 | 151 | |
| RN2348-EX-MPBX | 240 | 447 | 155 | 96.2 | |
| NU2348 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет Канавка под стопорное кольцо на наружном кольце подшипника Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий) | 240 | 500 | 155 | 152 |
| NJ2348 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Канавка под стопорное кольцо на наружном кольце подшипника Штампованный сепаратор из стального листа | 240 | 500 | 155 | 156 |
| NUP2348 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Канавка под стопорное кольцо на наружном кольце подшипника Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4 Класс точности 2 Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий) | 240 | 500 | 155 | 160.06 |
| NU2348-E-MA6 | 240 | 500 | 155 | 157 | |
| NU2348-E-MPA | 240 | 500 | 155 | 157 | |
| NU2348-E-M6 | 240 | 500 | 155 | 157 | |
| NJG 2348 VH | 240 | 500 | 155 | 147 | |
| NU 2348 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 240 | 500 | 155 | 155 |
| NUH 2348 ECMH | 240 | 500 | 155 | 142.7 | |
| NUH 2348 ECMH/PEX | 240 | 500 | 155 | 142.7 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника N2348
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 2648 | 240 | 500 | 155 | ГОСТ |
| CX | N2348 | 240 | 500 | 155 | ISO |
| NTN | N2348 | 240 | 500 | 155 | ISO |
| ISO | N2348 | 240 | 500 | 155 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника N2348
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NF2348 | 240 | 500 | 155 | |||
| NH2348 | 240 | 500 | 155 | |||
| NJ2348 E | 240 | 500 | 155 | |||
| NP2348 | 240 | 500 | 155 | |||
| NU2348 E | 240 | 500 | 155 | |||
| NUP2348 E | 240 | 500 | 155 | |||
| NU2348-EX-M1 | 240 | 500 | 155 | |||
| NU2348-EX-TB-M1 | 240 | 500 | 155 | |||
| NU2348 | 240 | 500 | 155 | |||
| NJ2348 | 240 | 500 | 155 | |||
| NUP2348 | 240 | 500 | 155 | |||
| LSL19 2348 | 240 | 500 | 155 | |||
| NU2348-E-MA6 | 240 | 500 | 155 | |||
| NU2348-E-MPA | 240 | 500 | 155 | |||
| NU2348-E-M6 | 240 | 500 | 155 | |||
| NJG 2348 VH | 240 | 500 | 155 | |||
| NU 2348 ECMA | 240 | 500 | 155 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника N2348
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель NTN
NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n2348;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 240x430x155;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (r1 min.) - 5 мм;
- Размер (J) - 335 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 240 мм;
- Внешний диаметр - 500 мм;
- Высота. мм - 155;
- Ширина наружной обоймы (C) - 155 мм;
- Масса - 144 кг;
- Ширина (высота) (B) - 155 мм;
- Наружный диаметр (Ew) - 430 мм.;
- Радиус наружней фаски - 5 мм;
Пропускная способность:
- Грузоподъемность динамическая - 2 100 кн;
- Грузоподъемность статическая - 3 200 кн;
- Частота вращения предельная при пластичной смазке - 1 100 об/мин;
- Частота вращения предельная при жидкой смазке - 1 300 об/мин;
Производитель ISO
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n2348;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 240x500x155;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 240 мм;
- Внешний диаметр - 500 мм;
- Высота. мм - 155;
- Масса - 152 кг;
- Ширина (высота) (B) - 155 мм.;
- Ширина наружной обоймы (C) - 155 мм.;
Производитель CX
CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n2348;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 240x500x155;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 240 мм;
- Внешний диаметр - 500 мм;
- Высота. мм - 155;
- Масса - 152 кг;
- Наружный диаметр (Ew) - 430 мм.;
- Ширина (высота) (B) - 155 мм.;
- Ширина наружной обоймы (C) - 155 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 2170 кн;
- Грузоподъемность статическая - 3320 кн;
- Частота вращения предельная при пластичной смазке - 800 об/мин;
- Частота вращения предельная при жидкой смазке - 1200 об/мин;
