Роликовый подшипник NU2348-EX-M1
Подшипник NU2348-EX-M1 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2348, размер 240*500*155 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 151 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NU2348-EX-M1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (db min): 305.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 13.3
- Размер сопряженных деталей (da min.): 260
- Размер сопряженных деталей (ra1 max.): 4
- Размер сопряженных деталей (Da max.): 480
- Размер (D1): 424 мм.
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 375
- Размер сопряженных деталей (ra max.): 4
- Размер сопряженных деталей (da max): 300.5
- Размер (r1 min.): 5 мм
- Размер (d1): – мм.
- Количество дорожек качения: 1

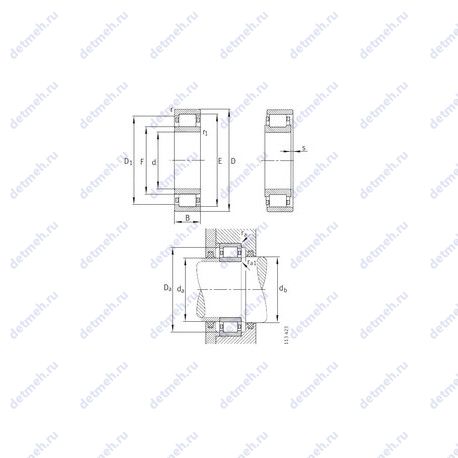

Габаритные и посадочные размеры:
- Наружный диаметр (E): 447 мм.
- Внутренний диаметр (F): 303 мм.
- Радиус наружней фаски: 5 мм.
- Масса: 151 кг
- Ширина наружной обоймы (C): 155 мм.
- Ширина (высота) (B): 155 мм.
- Внешний диаметр: 500. мм
- Внутренний диаметр: 240 мм
Пропускная способность:
- Частота вращения номинальная: 770 об/мин
- Частота вращения предельная: 2 000 об/мин
- Грузоподъемность статическая: 3750 кн
- Грузоподъемность динамическая: 2600 кн
Классификация:
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Обозначение: nu2348-ex-m1
- Тела качения: ролики
В таблице приведены основные размеры подшипника NU2348-EX-M1, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU2348-EX-M1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2348 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 240 | 500 | 155 | 152 |
| NF2348 | Роликовый радиальный цилиндрический подшипник, однорядный. | 240 | 500 | 155 | 164 |
| NJ2348 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 240 | 500 | 155 | 156 |
| NU2348 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 240 | 500 | 155 | 152 |
| NP2348 | Роликовый радиальный цилиндрический подшипник, однорядный. | 240 | 500 | 155 | 170.8 |
| NH2348 | Роликовый радиальный цилиндрический подшипник, однорядный. | 240 | 500 | 155 | 162.5 |
| NUP2348 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 240 | 500 | 155 | 160.06 |
| NU2348 E | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 240 | 500 | 155 | 152 |
| NJ2348 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 240 | 500 | 155 | 156 |
| NUP2348 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 240 | 500 | 155 | 160.06 |
| LSL19 2348 | Роликовый радиальный цилиндрический подшипник, однорядный. | 240 | 500 | 155 | 138.6 |
| NU2348-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 240 | 500 | 155 | 157 |
| NJG 2348 VH | Неразборный бессепараторный подшипник. | 240 | 500 | 155 | 147 |
| NU2348-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 240 | 500 | 155 | 157 |
| NU2348-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 240 | 500 | 155 | 157 |
| NU 2348 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 240 | 500 | 155 | 155 |
| NUH 2348 ECMH | Роликовый радиальный цилиндрический подшипник, однорядный. | 240 | 500 | 155 | 142.7 |
| RN2348-EX-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 240 | 447 | 155 | 96.2 |
| NU2348-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 240 | 500 | 155 | 151 |
| NUH 2348 ECMH/PEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 240 | 500 | 155 | 142.7 |
Модификации подшипника NU2348-EX-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
