Роликовый подшипник LSL19 2348

Подшипник LSL19 2348 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2348, размер 240*500*155 мм.

Стандарт: ISO
Бренды: INA, NBS
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 138.6 кг

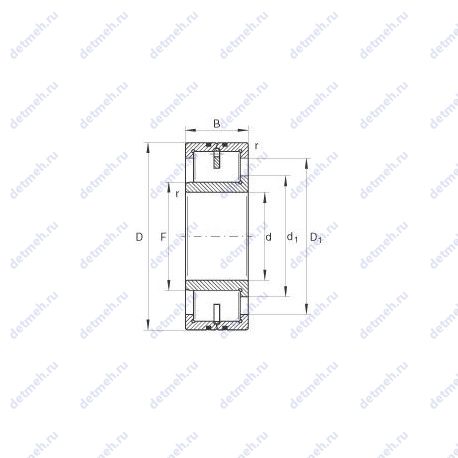

Подшипник LSL19 2348 чертеж — Чертеж подшипника LSL19 2348

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника LSL19 2348

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Прочие характеристики:

Уплотнение - нет;
Размер (d1) - 312.5 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 10;
Размер (D1) - 406.1 мм.;
Количество дорожек качения - 1;
Размеры. мм - 240x500x155;

Классификация:

Нагрузка - радиальная;
Обозначение - lsl192348;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 155 мм.;
Внутренний диаметр (F) - 280.55 мм.;
Ширина наружной обоймы (C) - 155 мм.;
Масса - 138.6 кг;
Высота. мм - 155;
Внешний диаметр - 500. мм;
Внутренний диаметр - 240 мм;

Пропускная способность:

Частота вращения предельная - 2 700 об/мин;
Грузоподъемность статическая - 3550 кн;
Грузоподъемность динамическая - 2750 кн;

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 500;
m (кг) Масса - 138.6;
В (мм) Ширина - 155;
d (мм) Внутренний диаметр - 240;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 2750.0;
Co (kN) Грузоподъемность статическая - 3550.0;

Классификация:

Обозначение - lsl19 2348;

В таблице приведены основные размеры подшипника LSL19 2348, технические характеристики и номинальные значения.

Таблица модификаций подшипника LSL19 2348

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2348	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	240	500	155	152
NF2348	Роликовый радиальный цилиндрический подшипник, однорядный.	240	500	155	164
NJ2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NU2348	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NP2348	Роликовый радиальный цилиндрический подшипник, однорядный.	240	500	155	170.8
NH2348	Роликовый радиальный цилиндрический подшипник, однорядный.	240	500	155	162.5
NUP2348	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
NU2348 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	152
NJ2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	500	155	156
NUP2348 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	500	155	160.06
NU2348-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	157
NJG 2348 VH	Неразборный бессепараторный подшипник.	240	500	155	147
NU2348-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	151
NU2348-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	500	155	157
NU2348-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	240	500	155	157
NU 2348 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	240	500	155	155
NUH 2348 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	240	500	155	142.7
RN2348-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	240	447	155	96.2
NU2348-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	240	500	155	151
NUH 2348 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	240	500	155	142.7

Модификации подшипника LSL19 2348 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника LSL19 2348

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
INA	LSL19 2348	240	500	155	ISO
NBS	LSL19 2348	240	500	155	ISO

Аналог подшипника LSL19 2348 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
