Роликовый подшипник NUPK2205S14N

Подшипник NUPK2205S14N — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2205, размер 25*52*20 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 25 мм
Наружный диаметр: 52 мм
Ширина: 20 мм
Масса: 0.16 кг

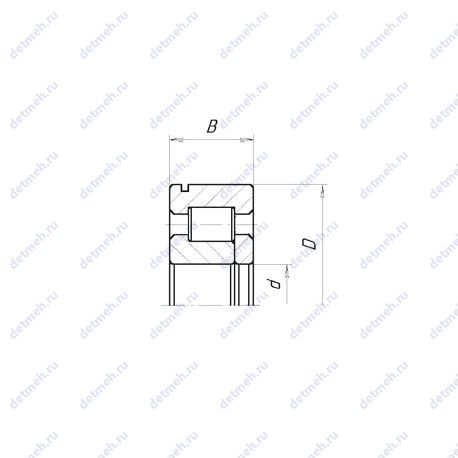

Подшипник NUPK2205S14N чертеж — Чертеж подшипника NUPK2205S14N

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс S1 — Рабочая температура (термическая стабилизация) до 200°C

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NUPK2205S14N

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - nupk2205s14n;

Прочие характеристики:

Размеры. мм - 25x52x20;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 25 мм;
Внешний диаметр - 52 мм;
Высота. мм - 20;
Ширина (высота) (B) - 20 мм;
Ширина наружной обоймы (C) - 20 мм;
Масса - 0.16 кг;
Внутренний диаметр (F) - 31 мм.;

В таблице приведены основные размеры подшипника NUPK2205S14N, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUPK2205S14N

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2205	Основное исполнение.	25	52	18	150
S2205	Керамический материал.	25	52	18	0.165
2205K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	25	52	18	0.16
2205S	Только для внутреннего и наружного колец.	25	52	18	0.15
NF2205	Роликовый радиальный подшипник, однорядный.	25	52	18	0.17
N 2205	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	18	166
N2205E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	18	0.168
2205SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	25	52	18	0.15
NH2205	Роликовый радиальный подшипник, однорядный.	25	52	18	0.18
NFV2205	Роликовый радиальный подшипник, однорядный.	25	52	18	0.18
NJ2205E	Роликовый радиальный подшипник, однорядный.	25	52	18	170
2205G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.16
NU2205E	Роликовый радиальный подшипник, однорядный.	25	52	18	166
NJ 2205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	18	0.167
NU 2205	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	18	0.167
NU2205R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	18	0.166
NJ2205R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	18	0.166
2205-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	25	52	18	0.156
RUS2205E	Роликовый радиальный подшипник, однорядный.	31.5	52	18	0.14
C 2205 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	25	52	18	0.18
C2205TN9	Цилиндрический роликоподшипник (или сам подшипник). Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.17
2205-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	25	52	18	0.163
NU2205EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
NJ2205EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
NUP2205R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	52	18	0.166
NUP2205E	Роликовый радиальный подшипник, однорядный.	25	52	18	176
NUP 2205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	52	18	0.167
2205 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.16
NH2205 E	Роликовый радиальный подшипник, однорядный.	25	52	18	0.18
2205 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	52	19	0.16
C 2205 KV	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	25	52	18	0.18
NCF2205-V	Бессепараторный подшипник.	25	52	18	0.18
C2205KTN9	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.17
S2205-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	25	52	18	0.165
SL18 2205	Специальный шариковый подшипник.	25	52	18	0.18
NUP2205EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
NA2205XLL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	25	52	18	0.21
2205 KTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.16
NU2205 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	25	52	18	0.16
2205EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.16

Модификации подшипника NUPK2205S14N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
