Подшипник NF2320 ISO

Модификация NF2320 — это импортный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 2320.
Отечественный аналог - 12620.
Размер подшипника: 100*215*73 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 100 мм
Наружный диаметр: 215 мм
Ширина: 73 мм
Масса: 13.06 кг

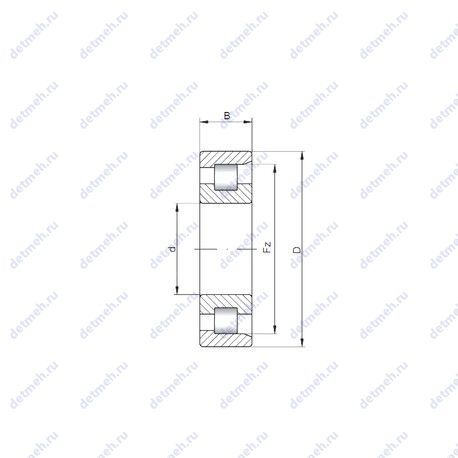

Подшипник NF2320 чертеж — Чертеж подшипника NF2320

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Расшифровка
Модификации
Аналоги
Взаимозаменяемость
Размеры и характеристики

Расшифровка условного обозначения NF2320

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника NF2320

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ2320EM		100	215	73	13.94
NJ2320 EMA		100	215	73	13.94
NU2320 EMA		100	215	73	13.71
N2320 E		100	215	73	12.1
NF2320 E		100	215	73	13.06
NH2320 E		100	215	73	13.02
NJ2320E		100	215	73	12.42
NJF2320 V	Бессепараторный подшипник	100	215	73	13
NP2320 E		100	215	73	13.6
NU2320E		100	215	73	12.1
NUP2320E		100	215	73	12.74
NJ 2320	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Канавка под стопорное кольцо на наружном кольце подшипника Штампованный сепаратор из стального листа	100	215	73	11.9
NU 2320	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет Канавка под стопорное кольцо на наружном кольце подшипника	100	215	73	11.9
NUP 2320	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Канавка под стопорное кольцо на наружном кольце подшипника Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4	100	215	73	11.9
NJ2320-E-TVP2		100	215	73	12.3
NJ2320-E-TVP2 + HJ2320-E		100	215	73	12.3
NU2320-E-TVP2		100	215	73	12.1
NUP2320-E-TVP2		100	215	73	12.5
RN2320-E-MPBX		100	191.5	73	8.61
N 2320	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника	100	215	73	12.1
NH2320	Канавка под стопорное кольцо на наружном кольце подшипника	100	215	73	13.02
NP2320	Канавка под стопорное кольцо на наружном кольце подшипника	100	215	73	13.6
NJ2320R		100	215	73	12.1
NU2320R		100	215	73	12.1
NUP2320R		100	215	73	12.1
NJ2320-E-MA6+HJ2320-E		100	215	73	12.95
NJ2320-E-M6		100	215	73	12
NJ2320-VH		100	215	73	13
NJ2320-E-MA6		100	215	73	12
NJ2320-E-TVP3		100	215	73	12
NJ2320-E-TVP3+HJ2320-E		100	215	73	12.95
NJ2320-E-MPA+HJ2320-E		100	215	73	12.95
NJ2320-E-MPA		100	215	73	12
NJ2320-E-M6+HJ2320-E		100	215	73	12.95
NU2320-E-M6		100	215	73	12
NU2320-E-MA6		100	215	73	12
NU2320-E-MPA		100	215	73	12
NU2320-E-TVP3		100	215	73	12
NUP2320-E-M6		100	215	73	12
NUP2320-E-MA6		100	215	73	12
NUP2320-E-MPA		100	215	73	12
NUP2320-E-TVP3		100	215	73	12
NJ2320 ET		100	215	73	11.8
NU2320 ET		100	215	73	11.8
NUP2320 ET		100	215	73	11.8
NJ2320EDF		100	215	146	25.6
NJG 2320 VH		100	215	73	13
C 2320 K	Тороидальный подшипник CARB	100	215	73	12.5
C 2320	Тороидальный подшипник CARB	100	215	73	12.5
NJ 2320 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт	100	215	73	12
NU 2320 ECN1ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	12.969
NUH 2320 ECMH		100	215	73	12.8
NUP 2320 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо	100	215	73	14.295
NU2320EG15		100	215	73	12
2320	Основное исполнение.	100	215	73	11.6
2320K+H2320	Коническое внутреннее отверстие, конусность 1:12	90	215	73	12.5
2320 K	Коническое внутреннее отверстие, конусность 1:12	100	215	73	12.5
2320-K-M-C3		100	215	73	12.7
2320-K-M-C3 + H2320		100	215	73	12.7
2320 M		100	215	73	12.5
2320SK		100	215	73	11.6
2320S		100	215	73	11.6
NJ 2320 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт	100	215	73	13.32
NU 2320 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	13.176
NU 2320 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	11.78
NU 2320 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	11.873
NUP 2320 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо	100	215	73	12.32
NUP 2320 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо	100	215	73	12.32
2320 KM		100	215	73	0
NJ 2320 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт	100	215	73	12.13
NJ 2320 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт	100	215	73	13.2
NU 2320 ECKML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	13
NU 2320 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет	100	215	73	13

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника NF2320

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	12620	100	215	73	ГОСТ
ISO	NF2320	100	215	73	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника NF2320

Номер	d,мм	D,мм	B,мм	Отличия
32320	100	215	73
32320A	100	215	73
32320U	100	215	73
32320B	100	215	73
NJ2320EM	100	215	73
NJ2320 EMA	100	215	73
NU2320 EMA	100	215	73
N2320 E	100	215	73
NF2320 E	100	215	73
NH2320 E	100	215	73
NJ2320E	100	215	73
NJF2320 V	100	215	73
NP2320 E	100	215	73
NU2320E	100	215	73
NUP2320E	100	215	73
NJ 2320	100	215	73
NU 2320	100	215	73
NUP 2320	100	215	73
NJ2320-E-TVP2	100	215	73
NJ2320-E-TVP2 + HJ2320-E	100	215	73
NU2320-E-TVP2	100	215	73
NUP2320-E-TVP2	100	215	73
N 2320	100	215	73
NH2320	100	215	73
NP2320	100	215	73
SL19 2320	100	215	73
NJ2320R	100	215	73
NU2320R	100	215	73
NUP2320R	100	215	73
LSL19 2320	100	215	73
ZSL19 2320	100	215	73
NJ2320-E-MA6+HJ2320-E	100	215	73
NJ2320-E-M6	100	215	73
NJ2320-VH	100	215	73
NJ2320-E-MA6	100	215	73
NJ2320-E-TVP3	100	215	73
NJ2320-E-TVP3+HJ2320-E	100	215	73
NJ2320-E-MPA+HJ2320-E	100	215	73
NJ2320-E-MPA	100	215	73
NJ2320-E-M6+HJ2320-E	100	215	73
NU2320-E-M6	100	215	73
NU2320-E-MA6	100	215	73
NU2320-E-MPA	100	215	73
NU2320-E-TVP3	100	215	73
NUP2320-E-M6	100	215	73
NUP2320-E-MA6	100	215	73
NUP2320-E-MPA	100	215	73
NUP2320-E-TVP3	100	215	73
NJ2320 ET	100	215	73
NU2320 ET	100	215	73
NUP2320 ET	100	215	73
RNU2074	100	215	73
NJG 2320 VH	100	215	73
NJ 2320 ECP	100	215	73
NU 2320 ECN1ML	100	215	73
NUP 2320 ECML	100	215	73
NU2320EG15	100	215	73
NJ 2320 ECJ	100	215	73
NJ 2320 ECM	100	215	73
NU 2320 ECKML	100	215	73	Проточка на внешнем кольце для смазки
NU 2320 ECML	100	215	73

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника NF2320

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ISO

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nf2320;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 100x215x73;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 215 мм;
Высота. мм - 73;
Масса - 13.06 кг;
Ширина (высота) (B) - 73 мм;
Ширина наружной обоймы (C) - 73 мм;
