Роликовый подшипник NJ 422

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Обозначение: nj 422

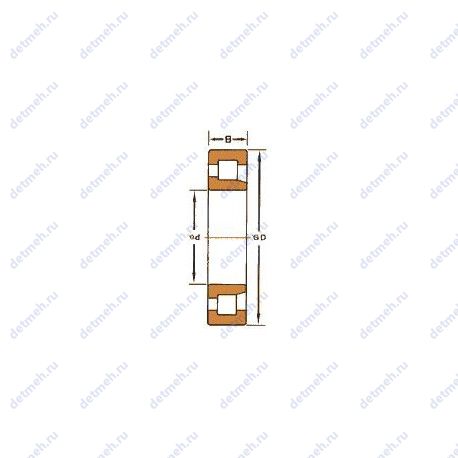

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр: 110
• D (мм) Наружный диаметр: 280
• В (мм) Ширина: 65
• m (кг) Масса: 20.6

Пропускная способность:

• C (kN) Грузоподъемность динамическая: 405
• Co (kN) Грузоподъемность статическая: 465
• n oil (1/min) Ном. частота вращен. при жидк. смазке: 2200

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: nj422
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 110x280x65
• Диаметр отверстия комплекта шариков/роликов (Fw): 155 мм
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (r1 min.): 4 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина наружной обоймы (C): 65 мм
• Масса: 19.9 кг
• Ширина (высота) (B): 65 мм
• Радиус наружней фаски: 4 мм

Пропускная способность:

• Грузоподъемность динамическая: 550 кн
• Грузоподъемность статическая: 621 кн
• Частота вращения предельная при пластичной смазке: 2200 об/мин
• Частота вращения предельная при жидкой смазке: 2900 об/мин

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: nj422, nj 422
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 110x280x65
• Грузоподъемность динамическая: 550 кн
• Граничная нагрузка по усталости (Pu): 69.5
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (D1): 217 мм.
• Размер (r1 min.): 4 мм.
• Размер (r2 min.): 4 мм.
• Размер сопряженных деталей (da max): 151
• Размер сопряженных деталей (Da max.): 260
• Размер сопряженных деталей (ra max.): 3
• Расстояние от торца тугого кольца до центра радиуса сферы (S): 4.8
• Размер (F): 155 мм.
• Размер (d1): 171 мм.
• Размер сопряженных деталей (db min): 175
• Размер (r3 min.): 4 мм.
• Размер (r4 min.): 4 мм.
• Размер сопряженных деталей (rb max.): 3
• Размер сопряженных деталей (da min.): 131
• Pu (N) Предел усталостной прочности: 64000

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина наружной обоймы (C): 65 мм.
• Масса: 20.5 кг
• Ширина (высота) (B): 65 мм.
• d (мм) Внутренний диаметр: 110
• D (мм) Наружный диаметр: 280
• m (кг) Масса: 20.3
• В (мм) Ширина: 65

Пропускная способность:

• Грузоподъемность статическая: 630 кн
• Частота вращения номинальная: 2600 об/мин
• Частота вращения предельная: 3200 об/мин
• Co (kN) Грузоподъемность статическая: 585
• C (kN) Грузоподъемность динамическая: 532

Исходные данные для расчета:

• Расчетный коэффициент (kr): 0.15

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Нагрузка: радиальная
• Обозначение: nj422

Прочие характеристики:

• Размеры. мм: 110x280x65
• Количество дорожек качения: 1
• Уплотнение: нет
• Диаметр отверстия комплекта шариков/роликов (Fw): 155 мм.

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина (высота) (B): 65 мм.
• Ширина наружной обоймы (C): 65 мм
• Масса: 22 кг

Пропускная способность:

• Грузоподъемность динамическая: 602 кн
• Грузоподъемность статическая: 515 кн
• Частота вращения предельная при пластичной смазке: 1800 об/мин
• Частота вращения предельная при жидкой смазке: 2400 об/мин

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Нагрузка: радиальная
• Обозначение: nj 422

Прочие характеристики:

• Размеры. мм: 110x280x65
• Количество дорожек качения: 1
• Уплотнение: нет

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина (высота) (B): 65 мм
• Ширина наружной обоймы (C): 65 мм
• Масса: 20.3 кг

Пропускная способность:

• Грузоподъемность динамическая: 521 кн
• Грузоподъемность статическая: 573 кн
• Частота вращения предельная при пластичной смазке: 2448 об/мин
• Частота вращения предельная при жидкой смазке: 2880 об/мин

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Нагрузка: радиальная
• Обозначение: nj 422

Прочие характеристики:

• Размеры. мм: 110x280x65
• Размер (r1 min.): 4 мм
• Количество дорожек качения: 1
• Уплотнение: нет
• Диаметр отверстия комплекта шариков/роликов (Fw): 155 мм.

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина (высота) (B): 65 мм
• Масса: 20.5 кг
• Радиус наружней фаски: 4 мм

Пропускная способность:

• Грузоподъемность динамическая: 545 кн
• Грузоподъемность статическая: 620 кн
• Частота вращения предельная при пластичной смазке: 2000 об/мин
• Частота вращения предельная при жидкой смазке: 2600 об/мин

Габаритные и посадочные размеры:

• ROLEK Внешний диаметр: 280
• ROLEK Внутренний диаметр: 110
• ROLEK Ширина: 65
• ROLEK Масса: 20
• ROLEK r1.2 min: 3

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: nj422
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 110x280x65
• Количество дорожек качения: 1
• Уплотнение: нет

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Масса: 20.42 кг
• Ширина (высота) (B): 65 мм
• Ширина наружной обоймы (C): 65 мм

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: nj422
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 110x280x65
• Количество дорожек качения: 1
• Уплотнение: нет
• Диаметр отверстия комплекта шариков/роликов (Fw): 155 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Масса: 20.42 кг
• Ширина (высота) (B): 65 мм
• Ширина наружной обоймы (C): 65 мм

Пропускная способность:

• Грузоподъемность динамическая: 550 кн
• Грузоподъемность статическая: 621 кн
• Частота вращения предельная при пластичной смазке: 2200 об/мин
• Частота вращения предельная при жидкой смазке: 2900 об/мин

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: nj 422
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 110x280x65
• Диаметр отверстия комплекта шариков/роликов (Fw): 155 мм
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер сопряженных деталей (ra max.): 3
• Размер сопряженных деталей (da min.): 126
• Размер (r1 min.): 4 мм
• Размер сопряженных деталей (db max.): 151
• Размер сопряженных деталей (rb max.): 3
• Размер сопряженных деталей (Db max): 264
• Размер сопряженных деталей (db min): 126

Габаритные и посадочные размеры:

• Внутренний диаметр: 110 мм
• Внешний диаметр: 280 мм
• Высота. мм: 65
• Ширина наружной обоймы (C): 65 мм
• Масса: 22.1 кг
• Ширина (высота) (B): 65 мм
• Радиус наружней фаски: 4 мм

Пропускная способность:

• Грузоподъемность динамическая: 550 кн
• Частота вращения предельная при жидкой смазке: 2 800 об/мин
• Частота вращения предельная при пластичной смазке: 2 200 об/мин
• Грузоподъемность статическая: 620 кн
