Роликовый подшипник NJ 422 M
Подшипник NJ 422 M — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 422, размер 110*280*65 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

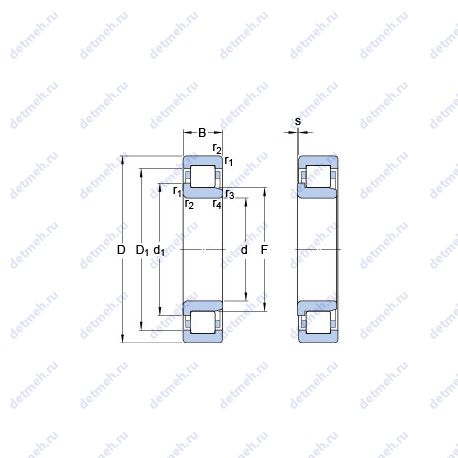

Таблица размеров и характеристик подшипника NJ 422 M
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 551 кн
- Частота вращения предельная: 3200 об/мин
- Грузоподъемность статическая: 626 кн
Прочие характеристики:
- Размер (r4 min.): 4 мм
- Размер (r3 min.): 4 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r2 min.): 4 мм
- Размер (r1 min.): 4 мм
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 3.3
- Размеры. мм: 110x280x65
Габаритные и посадочные размеры:
- Масса: 20.8 кг
- Ширина наружной обоймы (C): 65 мм
- Ширина (высота) (B): 65 мм
- Высота. мм: 65
- Внешний диаметр: 280 мм
- Внутренний диаметр: 110 мм
- Внутренний диаметр (F): 155 мм.
Классификация:
- Обозначение: nj422-m
- Нагрузка: радиальная
- Тела качения: ролики
- Основной тип: роликовый радиальный
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- r3.4 min.: 4 мм
- r1.2 min.: 4 мм
- Размер (d1): 171 мм
- Размер сопряженных деталей (db min): 175 мм
- Pu (N) Предел усталостной прочности: 64000
- s: 4.8 мм
- F: 155 мм
- da min.: 131 мм
- Da max.: 260 мм
- Размер сопряженных деталей (ra max.): 3 мм
- Размер сопряженных деталей (da max): 151 мм
- Размер (D1): 219.65 мм
- Граничная нагрузка по усталости (Pu): 69.5 кн
- Размеры. мм: 280x110x65
Классификация:
- Нагрузка: осевая
- Тела качения: шарики
- Основной тип: шариковый упорный
- Обозначение: nj 422 m
Габаритные и посадочные размеры:
- В (мм) Ширина: 65
- m (кг) Масса: 24
- D (мм) Наружный диаметр: 280
- d (мм) Внутренний диаметр: 110
- Ширина (высота) (B): 65 мм
- Внутренний диаметр (d): 110 мм
- Наружный диаметр (D): 280 мм
- Масса: 22.67 кг
- Высота. мм: 65
- Внешний диаметр: 110 мм
- Внутренний диаметр: 280 мм
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 532
- Co (kN) Грузоподъемность статическая: 585
- Предельная частота вращения: 3200 об/мин
- Номинальная частота вращения: 2600 об/мин
- Динамическая грузоподъемность (C): 550 кн
- Статическая грузоподъемность (C0): 630 кн
Исходные данные для расчета:
- Расчетный коэффициент (kr): 0.15
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Standard Clearance: c0
- Precision: rbec 1
- Min. Housing Shoulder Dia.. Outer (Lo): 235.0
- Max. Shaft Shoulder Dia. Inner (Li): 155.0
- Максимальная скорость (масло): 3
- Максимальная скорость (смазка): 2
- Номинальная статическая нагрузка: 672.000
- Номинальная динамическая нагрузка: 583.000
- Материал: 52100 chrome steel. or equivalent
- Радиус (мин): 4.000
- Диаметр отверстия: 110.0000
- Тип подшипника: nj
- Размеры. мм: 110x280x65
Габаритные и посадочные размеры:
- Внешний диаметр: 280.0000 мм
- Масса: 22.420
- Ширина: 65.0000 мм
- Высота. мм: 65
- Внешний диаметр: 280 мм
- Внутренний диаметр: 110 мм
Классификация:
- Обозначение: nj422 m
- Нагрузка: радиальная
- Тела качения: ролики
- Основной тип: роликовый радиальный
В таблице приведены основные размеры подшипника NJ 422 M, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ 422 M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N 422 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 110 | 280 | 65 | 19.9 |
| NH422 | Роликовый радиальный цилиндрический подшипник, однорядный. | 110 | 280 | 65 | 22 |
| NF 422 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 110 | 280 | 65 | 21.47 |
| NJ 422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 110 | 280 | 65 | 20.42 |
| NP 422 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 110 | 280 | 65 | 22.36 |
| NU 422 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 110 | 280 | 65 | 19.9 |
| NUP 422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 110 | 280 | 65 | 20.95 |
| NU 422 M | Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.. | 110 | 280 | 65 | 21.95 |
| NUP422-M | Роликовый радиальный цилиндрический подшипник, однорядный. | 110 | 280 | 65 | 22.8 |
| NJ422-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 110 | 280 | 65 | 22.8 |
| NU422-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 110 | 280 | 65 | 22.4 |
| NJ422/100 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 100 | 280 | 65 | 23.5 |
| NJ422-M+HJ422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 110 | 280 | 65 | 22.9 |
| NJ422-M1 + HJ422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 110 | 280 | 65 | 22.8 |
Модификации подшипника NJ 422 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NJ 422 M
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | NJ 422 M | 110 | 280 | 65 | ISO |
| AST | NJ 422 M | 110 | 280 | 65 | ISO |
| NKE | NJ 422 M | 110 | 280 | 65 | ISO |
Аналог подшипника NJ 422 M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
