Подшипник N 422 ISO
Модификация N 422 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 422.
Отечественный аналог - 2422.

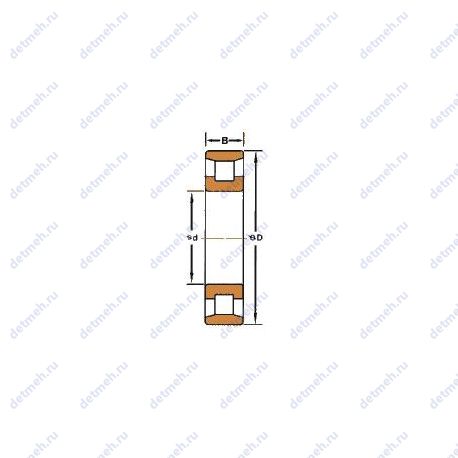

Размер подшипника: 110*280*65 мм.
Стандарт: ISO
Бренды: CX,FBJ,ISO Смотреть все
Внутренний диаметр: 110 мм
Наружный диаметр: 280 мм
Ширина: 65 мм
Масса: 19.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения N 422
Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника N 422
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NJ 422 M | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт | 110 | 280 | 65 | 22.42 |
| NU 422 M | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет | 110 | 280 | 65 | 21.95 |
| NUP422-M | 110 | 280 | 65 | 22.8 | |
| NF 422 | Канавка под стопорное кольцо на наружном кольце подшипника Механически обработанный сепаратор из стали или специального чугуна | 110 | 280 | 65 | 21.47 |
| NH422 | Канавка под стопорное кольцо на наружном кольце подшипника | 110 | 280 | 65 | 22 |
| NJ 422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Канавка под стопорное кольцо на наружном кольце подшипника Штампованный сепаратор из стального листа | 110 | 280 | 65 | 20.42 |
| NP 422 | Канавка под стопорное кольцо на наружном кольце подшипника | 110 | 280 | 65 | 22.36 |
| NU 422 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет Канавка под стопорное кольцо на наружном кольце подшипника Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий) | 110 | 280 | 65 | 19.9 |
| NUP 422 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Класс точности 4, выше класса 5 Канавка под стопорное кольцо на наружном кольце подшипника Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4 | 110 | 280 | 65 | 20.95 |
| NJ422-M1 + HJ422 | 110 | 280 | 65 | 22.8 | |
| NJ422-M1 | 110 | 280 | 65 | 22.8 | |
| NU422-M1 | 110 | 280 | 65 | 22.4 | |
| NJ422-M+HJ422 | 110 | 280 | 65 | 22.9 | |
| NJ422/100 | 100 | 280 | 65 | 23.5 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника N 422
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 2422 | 110 | 280 | 65 | ГОСТ |
| FBJ | N 422 | 110 | 280 | 65 | ISO |
| CX | N 422 | 110 | 280 | 65 | ISO |
| KOYO | N 422 | 110 | 280 | 65 | ISO |
| NACHI | N 422 | 110 | 280 | 65 | ISO |
| ISO | N 422 | 110 | 280 | 65 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника N 422
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника N 422
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FBJ
FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Обозначение - n 422;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 110;
- D (мм) Наружный диаметр - 280;
- В (мм) Ширина - 65;
- m (кг) Масса - 20.6;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 405;
- Co (kN) Грузоподъемность статическая - 465;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 2200;
Производитель KOYO
KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n422;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 110x280x65;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (r1 min.) - 4 мм;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 280 мм;
- Высота. мм - 65;
- Ширина наружной обоймы (C) - 65 мм;
- Масса - 19.9 кг;
- Наружный диаметр (Ew) - 235 мм.;
- Ширина (высота) (B) - 65 мм;
- Радиус наружней фаски - 4 мм;
Пропускная способность:
- Грузоподъемность динамическая - 550 кн;
- Грузоподъемность статическая - 621 кн;
- Частота вращения предельная при пластичной смазке - 2200 об/мин;
- Частота вращения предельная при жидкой смазке - 2900 об/мин;
Производитель NACHI
NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Обозначение - n 422;
Прочие характеристики:
- Размеры. мм - 110x235x65;
- Размер (r1 min.) - 4 мм;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 280 мм;
- Высота. мм - 65;
- Ширина (высота) (B) - 65 мм;
- Масса - 19.9 кг;
- Радиус наружней фаски - 4 мм;
- Наружный диаметр (Ew) - 235 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 545 кн;
- Грузоподъемность статическая - 620 кн;
- Частота вращения предельная при пластичной смазке - 2000 об/мин;
- Частота вращения предельная при жидкой смазке - 2600 об/мин;
Производитель ISO
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n422;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 110x280x65;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 280 мм;
- Высота. мм - 65;
- Масса - 19.9 кг;
- Ширина (высота) (B) - 65 мм;
- Ширина наружной обоймы (C) - 65 мм;
Производитель CX
CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - n422;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 110x280x65;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 280 мм;
- Высота. мм - 65;
- Масса - 19.9 кг;
- Наружный диаметр (Ew) - 235 мм.;
- Ширина (высота) (B) - 65 мм;
- Ширина наружной обоймы (C) - 65 мм;
Пропускная способность:
- Грузоподъемность динамическая - 550 кн;
- Грузоподъемность статическая - 621 кн;
- Частота вращения предельная при пластичной смазке - 2200 об/мин;
- Частота вращения предельная при жидкой смазке - 2900 об/мин;
