Роликовый подшипник NJ356 E

Подшипник NJ356 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 356, размер 280*580*108 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 280 мм
Наружный диаметр: 580 мм
Ширина: 108 мм
Масса: 148.8 кг

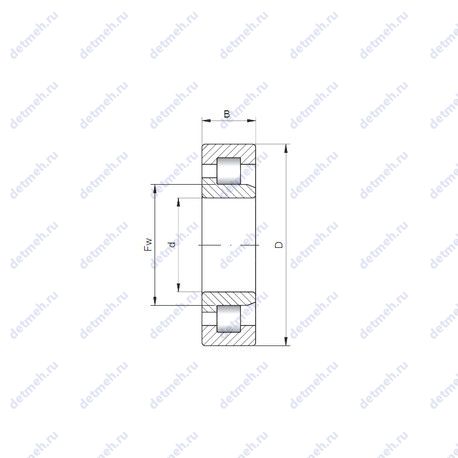

Подшипник NJ356 E чертеж — Чертеж подшипника NJ356 E

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJ356 E

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 2160 кн;
Частота вращения предельная при жидкой смазке - 1000 об/мин;
Частота вращения предельная при пластичной смазке - 800 об/мин;
Грузоподъемность статическая - 3000 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nj356 e;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 108 мм.;
Ширина (высота) (B) - 108 мм;
Масса - 148.8 кг;
Высота. мм - 108;
Внешний диаметр - 580 мм;
Внутренний диаметр - 280 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 362 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 280x580x108;

В таблице приведены основные размеры подшипника NJ356 E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ356 E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N356	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	580	108	139
NH356	Роликовый радиальный подшипник, однорядный.	280	580	108	158.8
NJ356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	108	148.8
NU356	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	108	145
NF356	Роликовый радиальный подшипник, однорядный.	280	580	108	142
NUP356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	108	152.7
NH356 E	Роликовый радиальный подшипник, однорядный.	280	580	108	158.8
NU356 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	108	145
NUP356 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	108	152.7
NJ356-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	108	149
NU356-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	108	147
NU356-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	108	147
NU356-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	108	147
NJ356-E-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	280	580	108	149
NU356-E-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	280	580	108	147
NJ356-E-M1+HJ356-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	108	162.7

Модификации подшипника NJ356 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
30356	280	580	108
