Роликовый подшипник NJ2356 E

Подшипник NJ2356 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2356, размер 280*580*175 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 280 мм
Наружный диаметр: 580 мм
Ширина: 175 мм
Масса: 237.1 кг

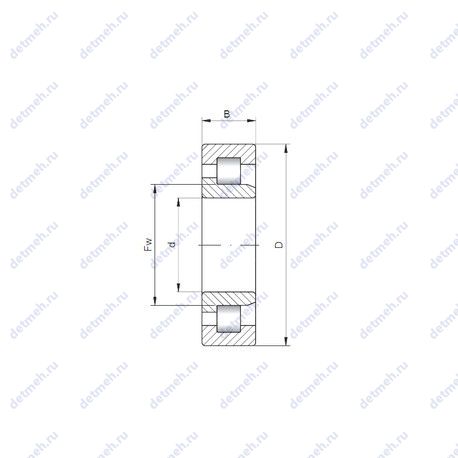

Подшипник NJ2356 E чертеж — Чертеж подшипника NJ2356 E

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJ2356 E

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 2750 кн;
Частота вращения предельная при жидкой смазке - 1100 об/мин;
Частота вращения предельная при пластичной смазке - 750 об/мин;
Грузоподъемность статическая - 4200 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nj2356 e;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 175 мм.;
Ширина (высота) (B) - 175 мм.;
Масса - 237.1 кг;
Высота. мм - 175;
Внешний диаметр - 580 мм;
Внутренний диаметр - 280 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 351 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 280x580x175;

В таблице приведены основные размеры подшипника NJ2356 E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ2356 E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2356	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	580	175	218
NH2356	Роликовый радиальный подшипник, однорядный.	280	580	175	245
NU2356	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	175	231
NJ2356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	175	237.1
NUP2356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	175	243.3
NU2356 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	175	231
NUP2356 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	175	243.3
LSL19 2356	Роликовый радиальный подшипник, однорядный.	280	580	175	206.6
NU 2356 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	280	580	175	230
NU2356-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	280	580	175	234
NU2356-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	280	580	175	234

Модификации подшипника NJ2356 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32356	280	580	175
