Роликовый подшипник NH2356

Подшипник NH2356 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2356, размер 280*580*175 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 280 мм
Наружный диаметр: 580 мм
Ширина: 175 мм
Масса: 245 кг

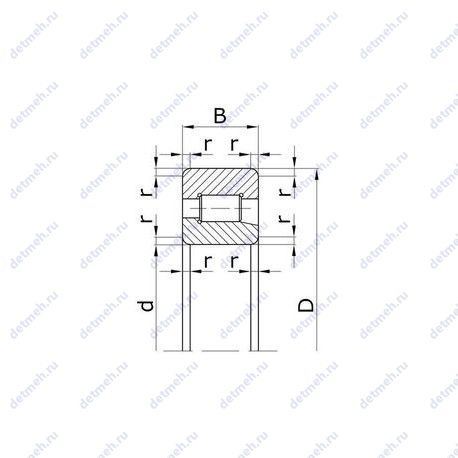

Подшипник NH2356 чертеж — Чертеж подшипника NH2356

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NH2356

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Масса - 245 кг;
Внутренний диаметр - 280 мм;
Внешний диаметр - 580 мм;
Высота. мм - 175;
Ширина (высота) (B) - 175 мм.;
Ширина наружной обоймы (C) - 175 мм.;

Классификация:

Тела качения - ролики;
Обозначение - nh2356;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 280x580x175;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (B1) - 26 мм.;
Размер (B2) - 58.5 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Высота. мм - 175;
Внутренний диаметр - 280 мм;
Внешний диаметр - 580 мм;
Ширина (высота) (B) - 175 мм.;
Масса - 245 кг;
Ширина наружной обоймы (C) - 175 мм.;

Классификация:

Тела качения - ролики;
Обозначение - nh2356;
Нагрузка - радиальная;
Основной тип - роликовый радиальный;

Прочие характеристики:

Размер (B2) - 58.5 мм.;
Размер (B1) - 26 мм.;
Размеры. мм - 280x580x175;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 362 мм.;

Пропускная способность:

Грузоподъемность динамическая - 2750 кн;
Грузоподъемность статическая - 4200 кн;
Частота вращения предельная при пластичной смазке - 750 об/мин;
Частота вращения предельная при жидкой смазке - 1100 об/мин;

В таблице приведены основные размеры подшипника NH2356, технические характеристики и номинальные значения.

Таблица модификаций подшипника NH2356

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2356	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	580	175	218
NU2356	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	175	231
NJ2356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	175	237.1
NUP2356	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	175	243.3
NJ2356 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	580	175	237.1
NU2356 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	580	175	231
NUP2356 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	580	175	243.3
LSL19 2356	Роликовый радиальный подшипник, однорядный.	280	580	175	206.6
NU 2356 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	280	580	175	230
NU2356-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	280	580	175	234
NU2356-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	280	580	175	234

Модификации подшипника NH2356 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NH2356

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NH2356	280	580	175	ISO
ISO	NH2356	280	580	175	ISO

Аналог подшипника NH2356 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32356	280	580	175
