Роликовый подшипник 30238 J2/DFC700

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер сопряженных деталей (rc max.) - 1.5;
• Размер (r3 min.) - 4 мм.;
• Размер (r4 min.) - 4 мм.;
• Размер сопряженных деталей (Da min) - 298;
• Размер (r5 min.) - 1.5 мм.;
• Размер (2B) - 110 мм.;
• Размер сопряженных деталей (Ca max.) - 9;
• Размер сопряженных деталей (ra max.) - 3;
• Pu (N) Предел усталостной прочности - 190000;
• Грузоподъемность динамическая - 1230 кн;
• Размеры. мм - 190x340x120;
• Граничная нагрузка по усталости (Pu) - 190;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер сопряженных деталей (da max) - 224;
• Размер сопряженных деталей (Da max.) - 323;

Классификация:

• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
• Обозначение - 30238j2/dfc700, 30238 j2/dfc700;
• Основной тип - роликовый радиальный-упорный;

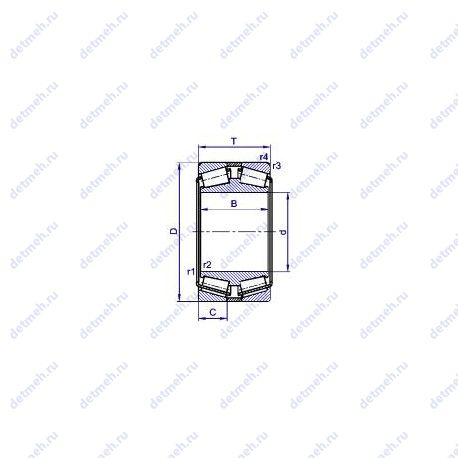

Габаритные и посадочные размеры:

• Ширина рабочая (T) - 120 мм.;
• d (мм) Внутренний диаметр - 190;
• D (мм) Наружный диаметр - 340;
• m (кг) Масса - 50;
• T (мм) Высота - 120;
• Внутренний диаметр - 190 мм;
• Внешний диаметр - 340 мм;
• Высота. мм - 120;
• Масса - 50 кг;
• Ширина (высота) (B) - 55 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.43;
• Расчетный коэффициент (Y0) - 1.6;
• Расчетный коэффициент (Y1) - 1.6;
• Расчетный коэффициент (Y2) - 2.3;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 2000;
• C (kN) Грузоподъемность динамическая - 1230;
• Грузоподъемность статическая - 2000 кн;
• Частота вращения номинальная - 1100 об/мин;
• Частота вращения предельная - 1800 об/мин;
