Роликовый подшипник 23238MB
Подшипник 23238MB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23238, размер 190*340*120 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

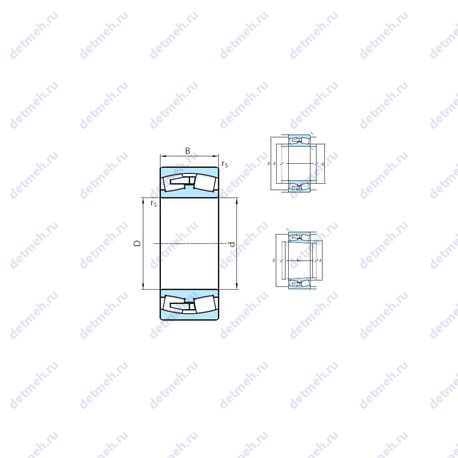

Таблица размеров и характеристик подшипника 23238MB
Производитель PSL+
PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (ra max.): 3
- Количество дорожек качения: 2
- Размер сопряженных деталей (Da min): 288
- Размер сопряженных деталей (Da max.): 322
- Размер сопряженных деталей (da min.): 208
- Размеры. мм: 190x340x120
Габаритные и посадочные размеры:
- Внешний диаметр: 340 мм
- Высота. мм: 120
- Масса: 48.5 кг
- Ширина (высота) (B): 120 мм.
- Ширина наружной обоймы (C): 120 мм
- Радиус наружней фаски: 4 мм
- Внутренний диаметр: 190 мм
Пропускная способность:
- Грузоподъемность динамическая: 1460 кн
- Грузоподъемность статическая: 2360 кн
- Частота вращения предельная при пластичной смазке: 840 об/мин
- Частота вращения предельная при жидкой смазке: 1000 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.32
- Расчетный коэффициент (Y0): 2.1
- Расчетный коэффициент (Y1): 2.1
- Расчетный коэффициент (Y2): 3.2
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23238mb
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23238mb
- Основной тип: роликовый радиальный сферический
- Форма роликов: бочкообразные
Прочие характеристики:
- Basic Radial Load Factor e: 0.36
- Basic Radial Load Factor Y1: 1.9
- Basic Radial Load Factor Y2: 2.8
- Basic Radial Load Factor Y0: 1.8
- Материал: 52100 chrome steel. or equivalent
- Размеры. мм: 190x340x120
- Тип подшипника: straight bore
- Диаметр отверстия: 190.0000
- Радиус (мин): 4.000
- Номинальная динамическая нагрузка: 1.610.000
- Номинальная статическая нагрузка: 2.640.000
- Максимальная скорость (смазка): 1
- Максимальная скорость (масло): 1
Габаритные и посадочные размеры:
- Внутренний диаметр: 190 мм
- Внешний диаметр: 340 мм
- Высота. мм: 120
- Внешний диаметр: 340.0000 мм
- Ширина: 120.0000 мм
- Масса: 47.980
В таблице приведены основные размеры подшипника 23238MB, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23238MB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23238 | Основное исполнение. | 190 | 340 | 120 | 48 |
| 23238E | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 48 |
| 23238B | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 47.6 |
| 23238R | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 47.4 |
| 23238EK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 48 |
| 23238YM | Штампованный сепаратор из листовой латуни. | 190 | 340 | 120 | 47 |
| 23238BK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 46.2 |
| 23238RK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 46 |
| 23238 K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 48 |
| 23238RHA | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 44.9 |
| 23238CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 47.6 |
| 23238W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.5 |
| 23238-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 44.1 |
| 23238MBK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 46.5 |
| 23238A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 340 | 120 | 47.5 |
| 23238CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 47.6 |
| 23238RHAK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 43.5 |
| 23238A2XK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 340 | 120 | 47.5 |
| 23238-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 120 | 48.4 |
| 23238EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 36.25 |
| 23238-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 42.6 |
| 23238 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.5 |
| 23238 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.5 |
| TL23238CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 340 | 120 | 46.5 |
| 23238MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 46.4 |
| 23238 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.5 |
| 23238EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 49.03 |
| 23238 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 48 |
| 23238-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.7 |
| 23238MBW33F2 | Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 360 | 120 | 58.187 |
| 23238-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 46 |
| TL23238CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 120 | 46.5 |
| 23238 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 46.5 |
| 23238YMBW33C2 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47 |
| 23238KYMBW33C2 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47 |
| 23238-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.1 |
| 23238KYMW33W45A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47 |
| 23238YMW33W45AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47 |
| 23238KYMW33W45AC4 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47 |
| 23238 KCW33+H2338 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 120 | 47.5 |
Модификации подшипника 23238MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23238MB
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | 23238MB | 190 | 340 | 120 | ISO |
| PSL | 23238MB | 190 | 340 | 120 | ISO |
Аналог подшипника 23238MB — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 30238 J2/DFC700 | 190 | 340 | 120 |
