Роликовый подшипник 32244-A

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Основной тип - роликовый радиальный-упорный;
• Обозначение - 32244 a;

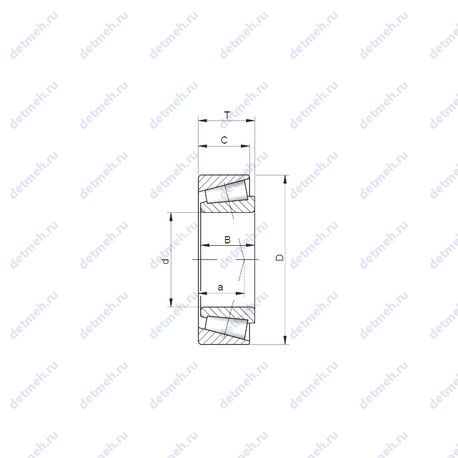

Габаритные и посадочные размеры:

• Ширина рабочая (T) - 114 мм;
• Ширина наружной обоймы (C) - 90 мм;
• Ширина (высота) (B) - 108 мм;
• Масса - 60 кг;
• Высота. мм - 114;
• Внешний диаметр - 400 мм;
• Внутренний диаметр - 220 мм;

Прочие характеристики:

• Размер (a) - 95.9 мм;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 220x400x114;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 1100 об/мин;
• Частота вращения предельная при пластичной смазке - 800 об/мин;
• Грузоподъемность динамическая - 1610 кн;
• Грузоподъемность статическая - 2700 кн;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 5;
• Размер сопряженных деталей (Ca min.) - 12;
• Размер сопряженных деталей (Db min.) - 380;
• Размер сопряженных деталей (db min) - 237;
• Размер сопряженных деталей (Da min) - 336;
• Размер сопряженных деталей (da max) - 258;
• Размер сопряженных деталей (Cb min.) - 24;
• Размер сопряженных деталей (rb max.) - 4;
• Граничная нагрузка по усталости (Pu) - 270;
• Уплотнение - нет;
• Размер (r5 min.) - 95 мм;
• Размер сопряженных деталей (Da max.) - 382;
• Размеры. мм - 220x400x114;
• Размер (r3 min.) - 4 мм;
• Количество дорожек качения - 1;
• Размер (a) - 95 мм;
• Размер (d1) - 310.5 мм;
• Размер (r1 min.) - 5 мм;
• Размер (r2 min.) - 4 мм;

Пропускная способность:

• Частота вращения номинальная - 910 об/мин;
• Грузоподъемность динамическая - 1540 кн;
• Грузоподъемность статическая - 2550 кн;
• Частота вращения предельная - 1 540 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.44;
• Расчетный коэффициент (Y) - 1.38;
• Расчетный коэффициент (Y0) - 0.76;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 108 мм;
• Внутренний диаметр - 220 мм;
• Внешний диаметр - 400 мм;
• Высота. мм - 114;
• Ширина наружной обоймы (C) - 90 мм;
• Масса - 59.5 кг;
• Ширина рабочая (T) - 114 мм;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - 32244-a;
• Нагрузка - радиальная и осевая;
