Подшипник N2244 ISO

Модификация N2244 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 2244.
Отечественный аналог - 2544.
Размер подшипника: 220*400*108 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,ISO,NTN Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 220 мм
  4. Наружный диаметрНаружный диаметр: 400 мм
  5. ШиринаШирина: 108 мм
  6. МассаМасса: 60.9 кг

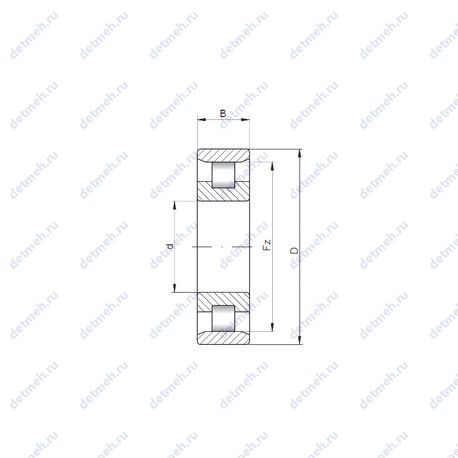

Подшипник N2244 чертеж
Чертеж подшипника N2244

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость
  6. Размеры и характеристики

Расшифровка условного обозначения N2244

Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника N2244

НомерТехнические требованияd,ммD,ммB,ммm,кг
NJ2244 M22040010862.102
NU2244 M22040010861.2
NF2244Канавка под стопорное кольцо на наружном кольце подшипника
Механически обработанный сепаратор из стали или специального чугуна
22040010866
NH2244 E22040010864.45
NJ2244 E22040010862.5
NP2244Канавка под стопорное кольцо на наружном кольце подшипника
22040010868.4
NU2244 E22040010860.9
NUP2244 E22040010864.13
NU2244-EX-M122040010861.6
NU2244-EX-TB-M122040010861.6
NUP2244-EX-M122040010863.4
NUP2244-EX-TB-M122040010863.4
RN2244-EX-MPBX22036710842.7
NU2244Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
22022040060.9
NH2244Канавка под стопорное кольцо на наружном кольце подшипника
22040010864.45
NJ2244Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
22040010862.5
NUP2244Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
Класс точности 2
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
22040010864.13
NJ2244-E-M6+HJ2244-E22040010866.1
NJ2244-E-MA6+HJ2244-E22040010866.1
NJ2244-E-MA622040010862.5
NJ2244-E-M622040010862.5
NJ2244-E-MPA+HJ2244-E22040010866.1
NJ2244-E-MPA22040010862.5
NU2244-E-MA622040010862.5
NU2244-E-MPA22040010862.5
NU2244-E-M622040010862.5
C 2244 KТороидальный подшипник CARB
22040010856
C 2244Тороидальный подшипник CARB
22040010857.5
NCF 2244 ECJB/PEXОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
22040010858.5
NCF 2244 ECJBОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
22040010858.5
NCF 2244 VОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
22040010858
NU2244ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
22040010859
NUH 2244 ECMH22040010858.8
NUH 2244 ECMH/PEX22040010858.8
NJ 2244 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
22040010860.2
C 2244 K/HA3C4Тороидальный подшипник CARB
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
22040010856.5
NU 2244 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
22040010862.5
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника N2244

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ2544220400108ГОСТ
CXN2244220400108ISO
NTNN2244220400108ISO
ISON2244220400108ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника N2244

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
32244-A220400108
NJ2244 M220400108
NU2244 M220400108
NF2244220400108
NH2244 E220400108
NJ2244 E220400108
NP2244220400108
NU2244 E220400108
NUP2244 E220400108
NU2244-EX-M1220400108
NU2244-EX-TB-M1220400108
NUP2244-EX-M1220400108
NUP2244-EX-TB-M1220400108
NH2244220400108
NJ2244220400108
NUP2244220400108
NJ2244-E-M6+HJ2244-E220400108
NJ2244-E-MA6+HJ2244-E220400108
NJ2244-E-MA6220400108
NJ2244-E-M6220400108
NJ2244-E-MPA+HJ2244-E220400108
NJ2244-E-MPA220400108
NU2244-E-MA6220400108
NU2244-E-MPA220400108
NU2244-E-M6220400108
C 2244 K220400108Проточка на внешнем кольце для смазки
C 2244220400108
NCF 2244 ECJB/PEX220400108
NCF 2244 ECJB220400108
NCF 2244 V220400108
NU2244ECML220400108
NU 2244 ECMA220400108
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника N2244

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2244;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 220x350x108;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 4 мм;
  • Размер (J) - 286 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 350 мм;
  • Высота. мм - 108;
  • Ширина наружной обоймы (C) - 108 мм;
  • Масса - 57.8 кг;
  • Ширина (высота) (B) - 108 мм;
  • Наружный диаметр (Ew) - 350 мм.;
  • Радиус наружней фаски - 4 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 1 140 кн;
  • Грузоподъемность статическая - 1 810 кн;
  • Частота вращения предельная при пластичной смазке - 1 500 об/мин;
  • Частота вращения предельная при жидкой смазке - 1 700 об/мин;

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2244;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 220x400x108;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 400 мм;
  • Высота. мм - 108;
  • Масса - 60.9 кг;
  • Ширина (высота) (B) - 108 мм;
  • Ширина наружной обоймы (C) - 108 мм.;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2244;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 220x400x108;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 400 мм;
  • Высота. мм - 108;
  • Масса - 60.9 кг;
  • Наружный диаметр (Ew) - 355 мм.;
  • Ширина (высота) (B) - 108 мм;
  • Ширина наружной обоймы (C) - 108 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 1130 кн;
  • Грузоподъемность статическая - 1810 кн;
  • Частота вращения предельная при пластичной смазке - 1200 об/мин;
  • Частота вращения предельная при жидкой смазке - 1700 об/мин;
×
