Роликовый подшипник NU2244 E
Подшипник NU2244 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2244, размер 220*400*108 мм.
Стандарт: ISO
Бренд: CX
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 108 мм
Масса: 60.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника NU2244 E
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Пропускная способность:
- Грузоподъемность динамическая - 1130 кн;
- Частота вращения предельная при жидкой смазке - 1700 об/мин;
- Частота вращения предельная при пластичной смазке - 1200 об/мин;
- Грузоподъемность статическая - 1810 кн;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - nu2244 e;
- Тела качения - ролики;

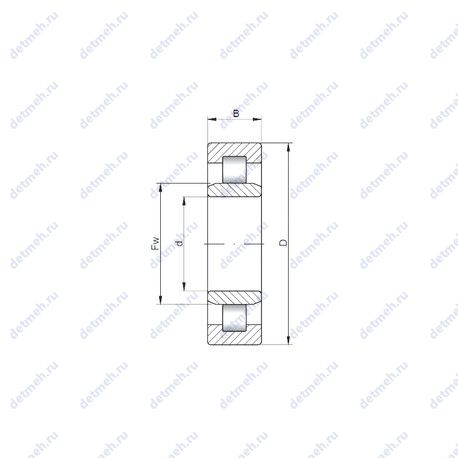

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 108 мм.;
- Ширина (высота) (B) - 108 мм;
- Масса - 60.9 кг;
- Высота. мм - 108;
- Внешний диаметр - 400 мм;
- Внутренний диаметр - 220 мм;
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw) - 259 мм.;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 220x400x108;
В таблице приведены основные размеры подшипника NU2244 E, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU2244 E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2244 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 220 | 400 | 108 | 60.9 |
| NF2244 | Роликовый радиальный подшипник, однорядный. | 220 | 400 | 108 | 66 |
| NP2244 | Роликовый радиальный подшипник, однорядный. | 220 | 400 | 108 | 68.4 |
| NJ2244 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 62.5 |
| C 2244 | Тороидальный подшипник CARB. | 220 | 400 | 108 | 57.5 |
| NU2244 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 220 | 400 | 60.9 |
| NH2244 | Роликовый радиальный подшипник, однорядный. | 220 | 400 | 108 | 64.45 |
| NUP2244 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 220 | 400 | 108 | 64.13 |
| NU2244 M | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 400 | 108 | 61.2 |
| NH2244 E | Роликовый радиальный подшипник, однорядный. | 220 | 400 | 108 | 64.45 |
| NJ2244 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 62.5 |
| NJ2244 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 62.102 |
| C 2244 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 56 |
| NUP2244 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 220 | 400 | 108 | 64.13 |
| NCF 2244 V | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 220 | 400 | 108 | 58 |
| NU2244ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 220 | 400 | 108 | 59 |
| NU2244-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 400 | 108 | 62.5 |
| NJ2244-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 62.5 |
| NU 2244 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 220 | 400 | 108 | 62.5 |
| NJ 2244 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 220 | 400 | 108 | 60.2 |
| NU2244-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 220 | 400 | 108 | 62.5 |
| NU2244-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 400 | 108 | 62.5 |
| NJ2244-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 220 | 400 | 108 | 62.5 |
| NJ2244-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 62.5 |
| NU2244-EX-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 400 | 108 | 61.6 |
| NCF 2244 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 220 | 400 | 108 | 58.5 |
| NUP2244-EX-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 400 | 108 | 63.4 |
| NUH 2244 ECMH | Роликовый радиальный подшипник, однорядный. | 220 | 400 | 108 | 58.8 |
| RN2244-EX-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 220 | 367 | 108 | 42.7 |
| C 2244 K/HA3C4 | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 220 | 400 | 108 | 56.5 |
| NU2244-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 220 | 400 | 108 | 61.6 |
| NUP2244-EX-TB-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 220 | 400 | 108 | 63.4 |
| NCF 2244 ECJB/PEX | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа. | 220 | 400 | 108 | 58.5 |
| NUH 2244 ECMH/PEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 400 | 108 | 58.8 |
| NJ2244-E-M6+HJ2244-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 66.1 |
| NJ2244-E-MPA+HJ2244-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 66.1 |
| NJ2244-E-MA6+HJ2244-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 400 | 108 | 66.1 |
Модификации подшипника NU2244 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 32244-A | 220 | 400 | 108 |
