Роликовый подшипник NU2244-EX-M1

Подшипник NU2244-EX-M1 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2244, размер 220*400*108 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 108 мм
Масса: 61.6 кг

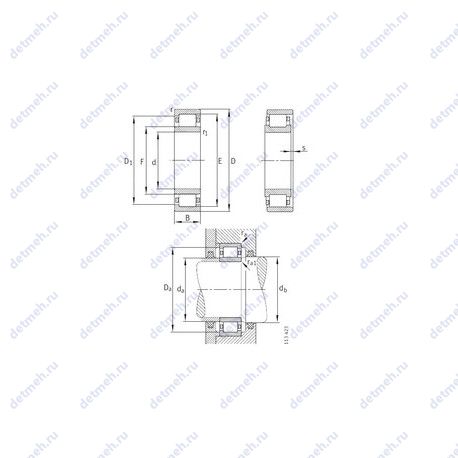

Подшипник NU2244-EX-M1 чертеж — Чертеж подшипника NU2244-EX-M1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NU2244-EX-M1

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

Размер сопряженных деталей (db min): 261.3
Расстояние от торца тугого кольца до центра радиуса сферы (S): 8.4
Размер сопряженных деталей (da min.): 237
Размер сопряженных деталей (ra1 max.): 3
Размер сопряженных деталей (Da max.): 383
Размер (D1): 349.4 мм.
Уплотнение: нет
Граничная нагрузка по усталости (Pu): 250
Размер сопряженных деталей (ra max.): 3
Размер сопряженных деталей (da max): 256.7
Размер (r1 min.): 4 мм
Размер (d1): – мм.
Количество дорожек качения: 1

Габаритные и посадочные размеры:

Наружный диаметр (E): 367 мм.
Внутренний диаметр (F): 259 мм.
Радиус наружней фаски: 4 мм.
Масса: 61.6 кг
Ширина наружной обоймы (C): 108 мм.
Ширина (высота) (B): 108 мм
Внешний диаметр: 400 мм
Внутренний диаметр: 220 мм

Пропускная способность:

Частота вращения номинальная: 1 020 об/мин
Частота вращения предельная: 2 600 об/мин
Грузоподъемность статическая: 2360 кн
Грузоподъемность динамическая: 1630 кн

Классификация:

Основной тип: роликовый радиальный
Нагрузка: радиальная
Обозначение: nu2244-ex-m1
Тела качения: ролики

В таблице приведены основные размеры подшипника NU2244-EX-M1, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU2244-EX-M1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2244	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	220	400	108	60.9
NF2244	Роликовый радиальный цилиндрический подшипник, однорядный.	220	400	108	66
NP2244	Роликовый радиальный цилиндрический подшипник, однорядный.	220	400	108	68.4
C 2244	Тороидальный подшипник CARB.	220	400	108	57.5
NU2244	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	220	400	60.9
NH2244	Роликовый радиальный цилиндрический подшипник, однорядный.	220	400	108	64.45
NJ2244	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	62.5
NUP2244	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	400	108	64.13
NU2244 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	400	108	61.2
NH2244 E	Роликовый радиальный цилиндрический подшипник, однорядный.	220	400	108	64.45
NJ2244 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	62.5
NU2244 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	400	108	60.9
NJ2244 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	62.102
C 2244 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	220	400	108	56
NUP2244 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	400	108	64.13
NU2244ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	220	400	108	59
NCF 2244 V	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	220	400	108	58
NU2244-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	400	108	62.5
NJ2244-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	62.5
NU 2244 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	220	400	108	62.5
NJ 2244 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	220	400	108	60.2
NU2244-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	400	108	62.5
NU2244-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	400	108	62.5
NJ2244-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	220	400	108	62.5
NJ2244-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	62.5
NCF 2244 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	220	400	108	58.5
NUH 2244 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	220	400	108	58.8
NUP2244-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	400	108	63.4
RN2244-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	220	367	108	42.7
C 2244 K/HA3C4	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	220	400	108	56.5
NU2244-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	400	108	61.6
NUP2244-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	400	108	63.4
NCF 2244 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	220	400	108	58.5
NUH 2244 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	400	108	58.8
NJ2244-E-M6+HJ2244-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	66.1
NJ2244-E-MPA+HJ2244-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	66.1
NJ2244-E-MA6+HJ2244-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	400	108	66.1

Модификации подшипника NU2244-EX-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32244-A	220	400	108
