Шариковый подшипник 380706

Подшипник 380706 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, является основным конструктивным исполнением, размер 30*85*23 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-24, ГПЗ-8
Внутренний диаметр: 30 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.71 кг

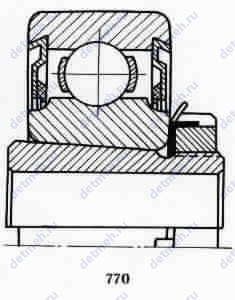

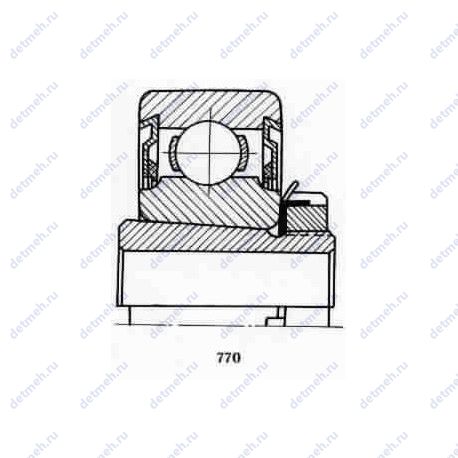

Подшипник 380706 чертеж — Чертеж подшипника 380706

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 380706

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 85;
d (мм) Внутренний диаметр - 30;
В (мм) Ширина - 23/35;
m (кг) Масса - 0.7105;
Масса - 0.7105 кг;
Внутренний диаметр - 30 мм;
Внешний диаметр - 85 мм;
Ширина (высота) (B) - 35 мм.;
Ширина наружной обоймы (C) - 23 мм.;

Классификация:

Обозначение - 380706;
Тела качения - шарики;
Нагрузка - радиальная;
Основной тип - шариковый радиальный;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 12.7;
N шариков Количество шариков - 9;
Номер по ГОСТ - 380706;
Количество дорожек качения - 1;
Уплотнение - есть;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 42;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

Производитель ГПЗ-24

ООО "Пензенский подшипниковый завод"

Прочие характеристики:

Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 12.7;
N шариков Количество шариков - 9;
ГОСТ - ГОСТ 520;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 42;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

Габаритные и посадочные размеры:

m (кг) Масса - 0.7105;
d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 85;
В (мм) Ширина - 23/35;

Классификация:

Обозначение - 380706;

В таблице приведены основные размеры подшипника 380706, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380706

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380706 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	30	85	35	0.7105
380706 С17	Литол-24.	30	85	35	0.7
380706 КС27	ФАНОЛ. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
Н0 380706 Е	Ненормализованный радиальный зазор.. Сепаратор из текстолита..	30	85	23	0.71
380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	35	0.7105
380706 К10С23	ШРУС-4. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
380706 К10С27	ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
8 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
6 380706 АС17Т2Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
2В0 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
6 380706 АС17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	30	85	23	0.71
6 380706 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	30	85	23	0.71
6 380706 АК10С17Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
6 380706 АК10С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71

Модификации подшипника 380706 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 380706

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-24	380706	30	85	23	ГОСТ
ГПЗ-8	380706	30	85	23	ГОСТ

Аналог подшипника 380706 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
380707	30	85	23
