Шариковый подшипник 380706 КС27

Подшипник 380706 КС27 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 380706, размер 30*85*23 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 30 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.71 кг

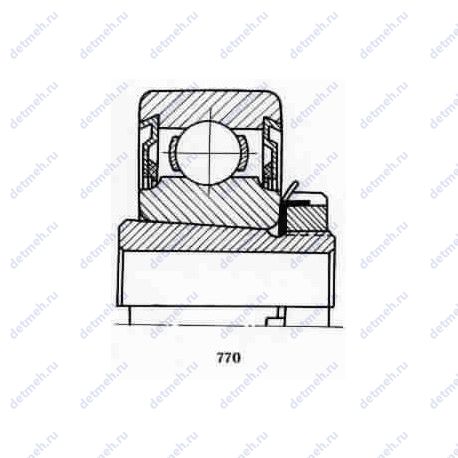

Подшипник 380706 КС27 чертеж — Чертеж подшипника 380706 КС27

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С27 — ФАНОЛ Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 380706 КС27

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 23 мм.;
m (кг) Масса - 0.7105;
В (мм) Ширина - 23/35;
D (мм) Наружный диаметр - 85;
d (мм) Внутренний диаметр - 30;
Масса - 0.7105 кг;
Ширина (высота) (B) - 35 мм.;
Внешний диаметр - 85. мм;
Внутренний диаметр - 30. мм;

Прочие характеристики:

N шариков Количество шариков - 9;
d шарика (мм) Диаметр шарика - 12.7;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - есть;
Количество дорожек качения - 1;
Номер по ГОСТ - 380706 кс27;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;
Co (kN) Грузоподъемность статическая - 25;
C (kN) Грузоподъемность динамическая - 42;

Классификация:

Обозначение - 380706 кс27;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 380706 КС27, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380706 КС27

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380706	Основное исполнение.	30	85	23	0.71
380706 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	30	85	35	0.7105
380706 С17	Литол-24.	30	85	35	0.7
Н0 380706 Е	Ненормализованный радиальный зазор.. Сепаратор из текстолита..	30	85	23	0.71
380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	35	0.7105
380706 К10С23	ШРУС-4. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
380706 К10С27	ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
8 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
2В0 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
6 380706 АС17Т2Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 АС17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	30	85	23	0.71
6 380706 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	30	85	23	0.71
6 380706 АК10С17Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
6 380706 АК10С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71

Модификации подшипника 380706 КС27 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
380707	30	85	23
