Шариковый подшипник 6-380706 АК10С27Т2Ш1

Подшипник 6-380706 АК10С27Т2Ш1 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 380706, размер 30*85*23 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 30 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.71 кг

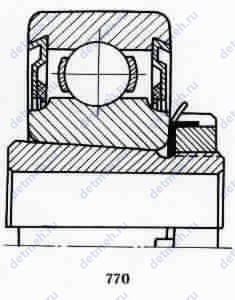

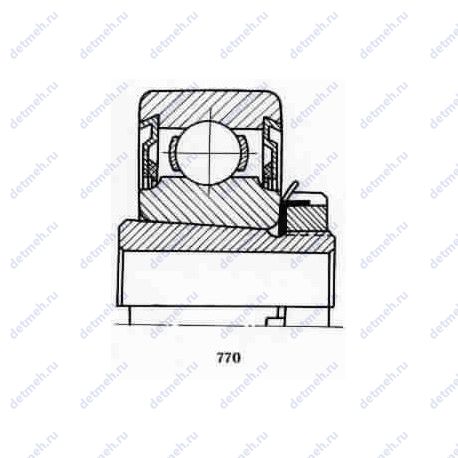

Подшипник 6-380706 АК10С27Т2Ш1 чертеж — Чертеж подшипника 6-380706 АК10С27Т2Ш1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Т2 — Температура отпуска: 250°, Рабочая температура: 200° Суффикс А — Повышенная грузоподъемность Суффикс С27 — ФАНОЛ Суффикс Ш1 — Нормы шумности Суффикс К10 — Улучшенная конструкция уплотнений плюс стопорный штифт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-380706 АК10С27Т2Ш1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 380706 ак10с27т2ш1;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 12.7;
N шариков Количество шариков - 9;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 85;
В (мм) Ширина - 23/35;
m (кг) Масса - 0.7105;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 42;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

В таблице приведены основные размеры подшипника 6-380706 АК10С27Т2Ш1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-380706 АК10С27Т2Ш1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380706	Основное исполнение.	30	85	23	0.71
380706 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	30	85	35	0.7105
380706 С17	Литол-24.	30	85	35	0.7
380706 КС27	ФАНОЛ. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
Н0 380706 Е	Ненормализованный радиальный зазор.. Сепаратор из текстолита..	30	85	23	0.71
380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	35	0.7105
380706 К10С23	ШРУС-4. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
380706 К10С27	ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
8 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
2В0 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
6 380706 АС17Т2Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 АС17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	30	85	23	0.71
6 380706 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	30	85	23	0.71
6 380706 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 АК10С17Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71

Модификации подшипника 6-380706 АК10С27Т2Ш1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
380707	30	85	23
