Шариковый подшипник 380706 Т2С17

Подшипник 380706 Т2С17 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 380706, размер 30*85*23 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-23, ГПЗ-8
Внутренний диаметр: 30 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.71 кг

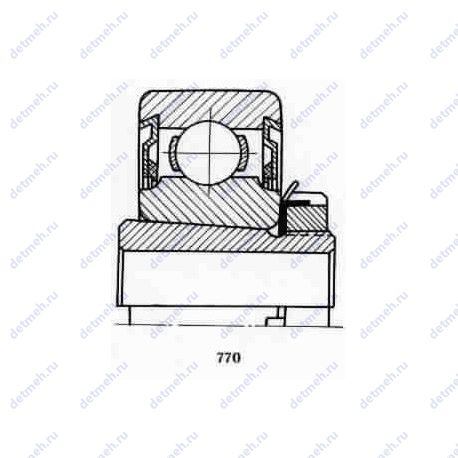

Подшипник 380706 Т2С17 чертеж — Чертеж подшипника 380706 Т2С17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Т2 — Температура отпуска: 250°, Рабочая температура: 200° Суффикс С17 — Литол-24

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 380706 Т2С17

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 12.7;
N шариков Количество шариков - 9;
Номер по ГОСТ - 380706 т2с17;
Размеры. мм - 30x85x23;

Классификация:

Обозначение - 380706 т2с17;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 85;
В (мм) Ширина - 23/35;
m (кг) Масса - 0.7105;
Внутренний диаметр - 30 мм;
Внешний диаметр - 85 мм;
Масса - 0.71 кг;
Ширина - 23 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 42;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 85;
В (мм) Ширина - 23/35;
m (кг) Масса - 0.7105;
Внутренний диаметр - 30 мм;
Внешний диаметр - 85 мм;
Масса - 0.71 кг;
Ширина - 23 мм;

Прочие характеристики:

Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 12.7;
N шариков Количество шариков - 9;
ГОСТ - ГОСТ 520;
Размеры. мм - 30x85x23;
Номер по ГОСТ - 380706 т2с17;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 42;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

Классификация:

Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 380706 т2с17;
Основной тип - шариковый радиальный;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника 380706 Т2С17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380706 Т2С17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380706	Основное исполнение.	30	85	23	0.71
380706 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	30	85	35	0.7105
380706 С17	Литол-24.	30	85	35	0.7
380706 КС27	ФАНОЛ. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
Н0 380706 Е	Ненормализованный радиальный зазор.. Сепаратор из текстолита..	30	85	23	0.71
380706 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	35	0.7105
380706 К10С23	ШРУС-4. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
380706 К10С27	ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
8 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
2В0 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
6 380706 АС17Т2Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 АС17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	30	85	23	0.71
6 380706 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	30	85	23	0.71
6 380706 АК10С17Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
6 380706 АК10С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71

Модификации подшипника 380706 Т2С17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 380706 Т2С17

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	380706 Т2С17	30	85	23	ГОСТ
ГПЗ-8	380706 Т2С17	30	85	23	ГОСТ
ГОСТ	380706 Т2С17	30	85	23	ГОСТ

Аналог подшипника 380706 Т2С17 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
380707	30	85	23
