Шариковый подшипник 380706 С17

Подшипник 380706 С17 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 380706, размер 30*85*35 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-8
Внутренний диаметр: 30 мм
Наружный диаметр: 85 мм
Ширина: 35 мм
Масса: 0.7 кг

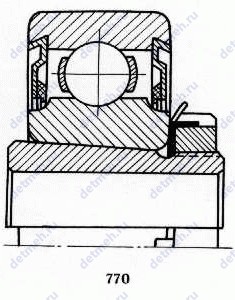

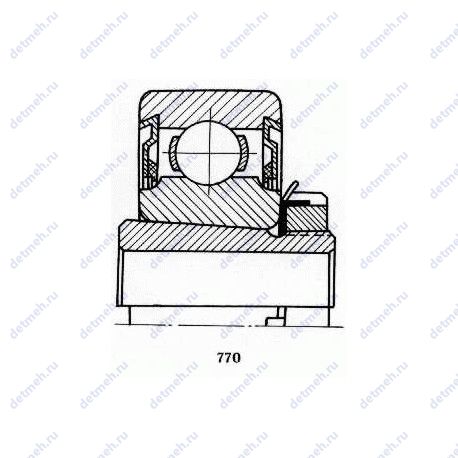

Подшипник 380706 С17 чертеж — Чертеж подшипника 380706 С17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С17 — Литол-24

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 380706 С17

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 380706 с17;
Количество дорожек качения - 1;
Уплотнение - есть;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 85 мм;
Ширина (высота) (B) - 35 мм.;
Масса - 0.7105 кг;
Ширина наружной обоймы (C) - 23 мм.;

В таблице приведены основные размеры подшипника 380706 С17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380706 С17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380706	Основное исполнение.	30	85	23	0.71
380706 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	30	85	35	0.7105
380706 КС27	ФАНОЛ. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	85	23	0.71
Н0 380706 Е	Ненормализованный радиальный зазор.. Сепаратор из текстолита..	30	85	23	0.71
380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	35	0.7105
380706 К10С23	ШРУС-4. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
380706 К10С27	ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
8 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
380706 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	85	23	0.71
380706 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
2В0 380706 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	85	23	0.71
6 380706 АС17Т2Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 АС17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	85	23	0.71
6 380706 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	30	85	23	0.71
6 380706 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	30	85	23	0.71
6 380706 АК10С17Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71
6 380706 АК10С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	85	23	0.71

Модификации подшипника 380706 С17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
