Шариковый подшипник 6-20703 К

Подшипник 6-20703 К — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20703, размер 17*40*14 мм.
Импортный аналог - 20703.

Стандарт: ГОСТ
Бренды: ГПЗ-1, ГПЗ-8
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 14 мм
Масса: 0.08 кг

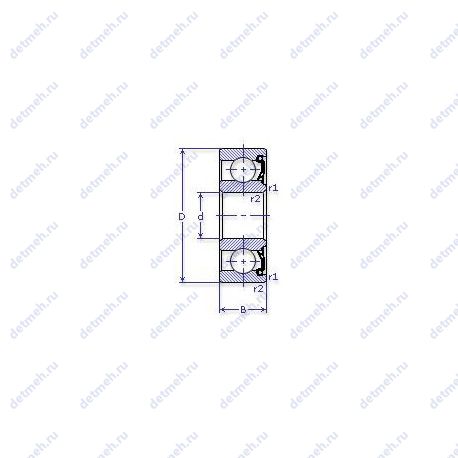

Подшипник 6-20703 К чертеж — Чертеж подшипника 6-20703 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 6-20703 К

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Габаритные и посадочные размеры:

В (мм) Ширина - 14;
d (мм) Внутренний диаметр - 17;
D (мм) Наружный диаметр - 40;
m (кг) Масса - 0.0800;

Классификация:

Обозначение - 6 20703 к;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 7.541;
N шариков Количество шариков - 7;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 9.5;
Co (kN) Грузоподъемность статическая - 4.5;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;

Производитель ГПЗ-1

ОАО "Московский подшипник"

Прочие характеристики:

N шариков Количество шариков - 7;
d шарика (мм) Диаметр шарика - 7.541;
ГОСТ - ГОСТ 520, ту 37.006.087, ту 37.006.021, ету внипп.500;
Номер по ГОСТ - 6-20703 к;
Размеры. мм - 17x40x14;
Материал Марка стали - шх-15;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 9.5;
Co (kN) Грузоподъемность статическая - 4.5;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;

Классификация:

Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 6 20703 к;
Основной тип - шариковый радиальный;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 40 мм;
Масса - 0.075 кг;
Ширина - 14 мм;
d (мм) Внутренний диаметр - 17;
D (мм) Наружный диаметр - 40;
В (мм) Ширина - 14;
m (кг) Масса - 0.0800;

В таблице приведены основные размеры подшипника 6-20703 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-20703 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
20703	Основное исполнение.	17	40	14	0.073
20703 А	Повышенная грузоподъемность.	17	40	14	0.078
6 20703	Шариковый радиальный подшипник, однорядный.	17	40	14	0.08
20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.08
20703 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А1	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
20703 А3У	Повышенная грузоподъемность. Дополнительные технические требования.	17	40	14	0.08
8 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
6-20703 А	Повышенная грузоподъемность.	17	40	14	0.0745
8-20703 А2	Повышенная грузоподъемность.	17	40	14	0.0745
8 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.078
20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
С8 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
5 20703 А3Ш2	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
2В0 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3УШ	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
6 20703 А3Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 А4Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3УШ1	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
С8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
2В0 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08

Модификации подшипника 6-20703 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 6-20703 К

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	6 20703 К	17	40	14	ГОСТ
ГПЗ-8	6 20703 К	17	40	14	ГОСТ

Аналог подшипника 6-20703 К — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
