Подшипник шариковый радиальный 20703

Отечественный шариковый радиальный подшипник с маркировкой 20703.
Однорядный, является основным конструктивным исполнением.
Импортный аналог подшипника - 65203RS.
Размер подшипника: 17*40*14 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: hb2,АРПЗ,ГПЗ Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 17 мм
  4. Наружный диаметрНаружный диаметр: 40 мм
  5. ШиринаШирина: 14 мм
  6. МассаМасса: 0.073 кг

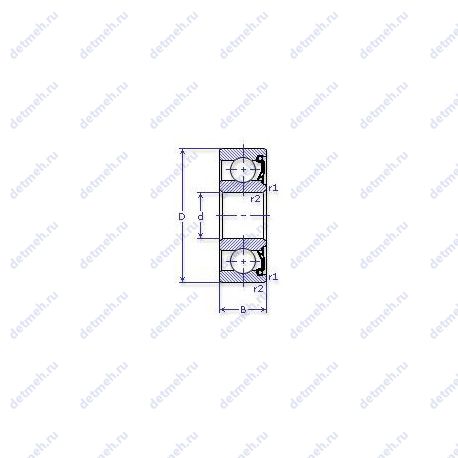

Чертеж подшипника 20703
Чертеж подшипника 20703

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вас интересует покупка подшипника 20703, его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 20703

НомерТехнические требованияd,ммD,ммB,ммm,кг
20703 АПовышенная грузоподъемность
1740140.078
20703 А1Повышенная грузоподъемность
1740140.0745
20703 А2Повышенная грузоподъемность
1740140.08
20703 А3Повышенная грузоподъемность
1740140.08
20703 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
1740140.08
2В0 20703 А2Повышенная грузоподъемность
1740140.08
6 207031740140.08
6-20703 АПовышенная грузоподъемность
1740140.0745
6 20703 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
1740140.078
6 20703 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
1740140.08
8-20703 А2Повышенная грузоподъемность
1740140.0745
8 20703 К1740140.08
С8 20703 А2Повышенная грузоподъемность
1740140.08
С8 20703 А2W3Повышенная грузоподъемность
Детали из вакуумированной стали.
1740140.08
2В0 20703 А2W3Повышенная грузоподъемность
Детали из вакуумированной стали.
1740140.08
20703 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
1740140.08
20703 А2W3Повышенная грузоподъемность
Детали из вакуумированной стали.
1740140.08
8 20703 А2W3Повышенная грузоподъемность
Детали из вакуумированной стали.
1740140.08
20703 А3УПовышенная грузоподъемность
Дополнительные технические требования
1740140.08
20703 К2«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
1740140.08
5 20703 А3Ш2Повышенная грузоподъемность
Нормы шумности
1740140.08
6 20703 А2Ш1Повышенная грузоподъемность
Нормы шумности
1740140.08
6 20703 А2ШПовышенная грузоподъемность
Нормы шумности
1740140.08
6 20703 А3УШ1Повышенная грузоподъемность
Нормы шумности
Дополнительные технические требования
1740140.08
6 20703 А3УШПовышенная грузоподъемность
Нормы шумности
Дополнительные технические требования
1740140.08
6 20703 А3Ш1Повышенная грузоподъемность
Нормы шумности
1740140.08
6 20703 А3ШПовышенная грузоподъемность
Нормы шумности
1740140.08
6 20703 А3Повышенная грузоподъемность
1740140.08
6 20703 А4Ш1Повышенная грузоподъемность
Нормы шумности
1740140.08
8 20703 А3Повышенная грузоподъемность
1740140.08
Что такое модификация подшипника?

Модификации подшипника 20703 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 20703

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-2020703174014ГОСТ
ГПЗ-120703174014ГОСТ
ГПЗ-2420703174014ГОСТ
ГПЗ-820703174014ГОСТ
ГПЗ-3320703174014ГОСТ
hb220703174014ГОСТ
КрРПЗ20703174014ГОСТ
АРПЗ20703174014ГОСТ
КИЗ20703174014ГОСТ
ГПЗ20703174014ГОСТ
Что такое аналог подшипника?

Аналог подшипника 20703 - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица применяемости подшипника 20703

  1. ПАЗ 3205 Двигатель вал насоса водяного. опора задняя

Таблица взаимозаменяемостей подшипника 20703

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
20703 А174014Повышенной грузоподъёмности
20703 А1174014Повышенной грузоподъёмности
20703 А2174014Повышенной грузоподъёмности
20703 А3174014Повышенной грузоподъёмности
20703 К174014Проточка на внешнем кольце для смазки
2В0 20703 А2174014Повышенной грузоподъёмности
6 20703174014
8-20703 А2174014Повышенной грузоподъёмности
8 20703 К174014Проточка на внешнем кольце для смазки
С8 20703 А2174014Повышенной грузоподъёмности
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость подшипника 20703 делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 20703

В таблице приведены основные размеры подшипника 20703, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ — подшипник 20703

Классификация:

-100 Основной тип — шариковый радиальный;

-100 Тела качения — шарики;

-100 Нагрузка — радиальная;

Прочие характеристики:

-100 Номер по ГОСТ — 20703;

-100 Количество дорожек качения — 1;

-100 Уплотнение — есть;

Габаритные и посадочные размеры:

-100 Внутренний диаметр — 17, 17 мм.;

-100 Внешний диаметр — 40, 40 мм.;

-100 Ширина (высота) (B) — 14 мм.;

-100 Масса — 0.078 кг;

-100 Ширина наружной обоймы (C) — 14 мм.;

Производитель ГПЗ-1 — подшипник 20703

Классификация:

Основной тип — шариковый радиальный;

Тела качения — шарики;

Нагрузка — радиальная;

Прочие характеристики:

Номер по ГОСТ — 20703;

Количество дорожек качения — 1;

Уплотнение — есть;

Габаритные и посадочные размеры:

Внутренний диаметр — 17 мм;

Внешний диаметр — 40 мм;

Ширина (высота) (B) — 14 мм.;

Масса — 0.078 кг;

Ширина наружной обоймы (C) — 14 мм.;

Краткая информация о бренде ГПЗ-1

ОАО "Московский подшипник"

Производитель АРПЗ — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ту 37.006.170;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Материал Марка стали — шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

Производитель ГПЗ-20 — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ГОСТ 520;

Материал Марка стали — шх-15;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

Краткая информация о бренде ГПЗ-20

ООО "Курский завод упорных подшипников"

Производитель ГПЗ-24 — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ГОСТ 520;

Материал Марка стали — шх-15;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

Краткая информация о бренде ГПЗ-24

ООО "Пензенский подшипниковый завод"

Производитель ГПЗ-33 — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ту 37.006.170;

Материал Марка стали — шх-15;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

Краткая информация о бренде ГПЗ-33

Ташкентский подшипниковый завод-33

Производитель ГПЗ-8 — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ГОСТ 520;

Материал Марка стали — шх-15;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

Краткая информация о бренде ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Производитель КИЗ — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ту 37.006.170;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Материал Марка стали — шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

Производитель КрРПЗ — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ту 37.006.170;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Материал Марка стали — шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

Производитель hb2 — подшипник 20703

Классификация:

Обозначение — 20703;

Прочие характеристики:

ГОСТ — ГОСТ 520;

Материал Марка стали — шх-15;

d шарика (мм) Диаметр шарика — 7.541;

N шариков Количество шариков — 7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 17;

D (мм) Наружный диаметр — 40;

В (мм) Ширина — 14;

m (кг) Масса — 0.0800;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 9.5;

Co (kN) Грузоподъемность статическая — 4.5;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 4000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 4000;

×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
