Шариковый подшипник 6-20703 А

Подшипник 6-20703 А — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20703, размер 17*40*14 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 14 мм
Масса: 0.0745 кг

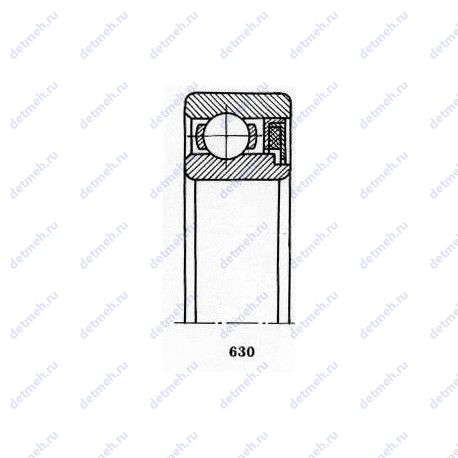

Подшипник 6-20703 А чертеж — Чертеж подшипника 6-20703 А

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-20703 А

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 6-20703 а;
Количество дорожек качения - 1;
Уплотнение - есть;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 40 мм;
Ширина (высота) (B) - 14 мм.;
Масса - 0.0745 кг;
Ширина наружной обоймы (C) - 14 мм.;

В таблице приведены основные размеры подшипника 6-20703 А, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-20703 А

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
20703	Основное исполнение.	17	40	14	0.073
20703 А	Повышенная грузоподъемность.	17	40	14	0.078
6 20703	Шариковый радиальный подшипник, однорядный.	17	40	14	0.08
20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.08
20703 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А1	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
20703 А3У	Повышенная грузоподъемность. Дополнительные технические требования.	17	40	14	0.08
8 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
6 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
8-20703 А2	Повышенная грузоподъемность.	17	40	14	0.0745
8 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.078
С8 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
5 20703 А3Ш2	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
2В0 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3УШ	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
6 20703 А3Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 А4Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3УШ1	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
С8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
2В0 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08

Модификации подшипника 6-20703 А - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
С8-20803	17	40	14
