Шариковый подшипник 2В0 20703 А2

Подшипник 2В0 20703 А2 — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20703, размер 17*40*14 мм.
Импортный аналог - 20703.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 14 мм
Масса: 0.08 кг

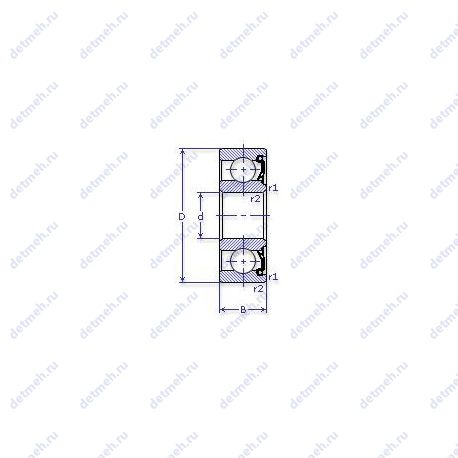

Подшипник 2В0 20703 А2 чертеж — Чертеж подшипника 2В0 20703 А2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2В0 20703 А2

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение: 2в0 20703 а2
Основной тип: шариковый радиальный
Нагрузка: радиальная
Тела качения: шарики

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке: 4000
n oil (1/min) Ном. частота вращен. при жидк. смазке: 4000
Co (kN) Грузоподъемность статическая: 4.5
C (kN) Грузоподъемность динамическая: 9.5

Прочие характеристики:

N шариков Количество шариков: 7
d шарика (мм) Диаметр шарика: 7.541
Материал Марка стали: шх-15
ГОСТ: ГОСТ 520
Уплотнение: есть
Количество дорожек качения: 1
Номер по ГОСТ: 2в0-20703 а2

Габаритные и посадочные размеры:

m (кг) Масса: 0.0800
В (мм) Ширина: 14
D (мм) Наружный диаметр: 40
d (мм) Внутренний диаметр: 17
Ширина наружной обоймы (C): 14 мм.
Масса: 0.0745 кг
Ширина (высота) (B): 14 мм.
Внешний диаметр: 40. мм
Внутренний диаметр: 17. мм

В таблице приведены основные размеры подшипника 2В0 20703 А2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2В0 20703 А2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
20703	Основное исполнение.	17	40	14	0.073
20703 А	Повышенная грузоподъемность.	17	40	14	0.078
6 20703	Шариковый радиальный подшипник, однорядный.	17	40	14	0.08
20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.08
20703 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А1	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6-20703 А	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А3У	Повышенная грузоподъемность. Дополнительные технические требования.	17	40	14	0.08
8 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
6 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
8 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
8-20703 А2	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.078
С8 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
5 20703 А3Ш2	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3УШ	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
6 20703 А3Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 А4Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3УШ1	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
С8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
2В0 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08

Модификации подшипника 2В0 20703 А2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
