Шариковый подшипник 20703 К

Подшипник 20703 К — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20703, размер 17*40*14 мм.
Импортный аналог - 20703.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-1, ГПЗ-8
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 14 мм
Масса: 0.08 кг

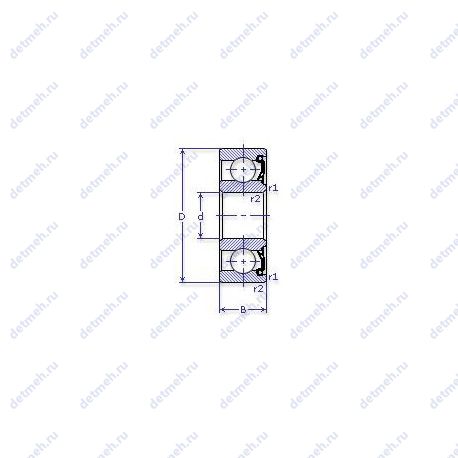

Подшипник 20703 К чертеж — Чертеж подшипника 20703 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Применяемость

Таблица размеров и характеристик подшипника 20703 К

Производитель ГПЗ-1+

ОАО "Московский подшипник"

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке: 4000
C (kN) Грузоподъемность динамическая: 9.5
Co (kN) Грузоподъемность статическая: 4.5
n oil (1/min) Ном. частота вращен. при жидк. смазке: 4000

Классификация:

Обозначение: 20703 к
Основной тип: шариковый радиальный
Тела качения: шарики
Нагрузка: радиальная

Прочие характеристики:

ГОСТ: ГОСТ 520
Материал Марка стали: шх-15
d шарика (мм) Диаметр шарика: 7.541
N шариков Количество шариков: 7
Номер по ГОСТ: 20703 к
Количество дорожек качения: 1
Уплотнение: есть

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр: 17
D (мм) Наружный диаметр: 40
В (мм) Ширина: 14
m (кг) Масса: 0.0800
Внутренний диаметр: 17 мм
Внешний диаметр: 40 мм
Ширина (высота) (B): 14 мм.
Масса: 0.0745 кг
Ширина наружной обоймы (C): 14 мм.

Производитель ГПЗ-8+

ОАО "Харьковский подшипниковый завод"

Прочие характеристики:

Уплотнение: есть
Количество дорожек качения: 1
ГОСТ: ГОСТ 520
Материал Марка стали: шх-15
d шарика (мм) Диаметр шарика: 7.541
N шариков Количество шариков: 7
Номер по ГОСТ: 20703 к

Классификация:

Обозначение: 20703 к
Тела качения: шарики
Основной тип: шариковый радиальный
Нагрузка: радиальная

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр: 17
D (мм) Наружный диаметр: 40
В (мм) Ширина: 14
m (кг) Масса: 0.0800
Внутренний диаметр: 17 мм
Внешний диаметр: 40 мм
Ширина (высота) (B): 14 мм.
Масса: 0.0745 кг
Ширина наружной обоймы (C): 14 мм.

Пропускная способность:

C (kN) Грузоподъемность динамическая: 9.5
Co (kN) Грузоподъемность статическая: 4.5
n oil (1/min) Ном. частота вращен. при жидк. смазке: 4000
n grease (1/min) Ном. частота вращен. при пластич. смазке: 4000

Производитель ГОСТ+

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Тела качения: шарики
Нагрузка: радиальная
Основной тип: шариковый радиальный

В таблице приведены основные размеры подшипника 20703 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 20703 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
20703	Основное исполнение.	17	40	14	0.073
20703 А	Повышенная грузоподъемность.	17	40	14	0.078
6 20703	Шариковый радиальный подшипник, однорядный.	17	40	14	0.08
20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.08
20703 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А1	Повышенная грузоподъемность.	17	40	14	0.0745
20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6-20703 А	Повышенная грузоподъемность.	17	40	14	0.0745
6 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
8 20703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	40	14	0.08
20703 А3У	Повышенная грузоподъемность. Дополнительные технические требования.	17	40	14	0.08
8 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А3	Повышенная грузоподъемность.	17	40	14	0.08
20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
8-20703 А2	Повышенная грузоподъемность.	17	40	14	0.0745
6 20703 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	40	14	0.078
С8 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
6 20703 А2Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3Ш	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
5 20703 А3Ш2	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А2Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А3УШ	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
6 20703 А3Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
6 20703 А4Ш1	Повышенная грузоподъемность. Нормы шумности.	17	40	14	0.08
2В0 20703 А2	Повышенная грузоподъемность.	17	40	14	0.08
С8 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08
6 20703 А3УШ1	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	17	40	14	0.08
2В0 20703 А2W3	Повышенная грузоподъемность. Детали из вакуумированной стали..	17	40	14	0.08

Модификации подшипника 20703 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 20703 К

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	20703 К	17	40	14	ГОСТ
ГПЗ-8	20703 К	17	40	14	ГОСТ
ГОСТ	20703 К	17	40	14	ГОСТ

Аналог подшипника 20703 К — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Применение подшипника 20703 К

Автопогрузчик 4014 Система охлаждения
Автопогрузчик 4016 Система охлаждения
Автопогрузчик 4017 Система охлаждения
ГАЗ 24 Насос водяной
ГАЗ 66-01 Двигатель насос водяной. опора задняя
ГАЗ 66-02 Двигатель насос водяной. опора задняя
ГАЗ 66-04 Двигатель насос водяной. опора задняя
ГАЗ 66-05 Двигатель насос водяной. опора задняя
ГАЗ 66-11 Двигатель насос водяной. опора задняя
ПАЗ 3205 Двигатель ролик натяжной
САЗ 3502 Двигатель насос водяной. опора задняя
САЗ 3507 Двигатель насос водяной. опора задняя
