Шарнирный подшипник GEP 200 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
• Удельный коэффициент динамической нагрузки K - 80 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 11.5 мм;
• da min. - 211 мм;
• b1 - 11.5 мм;
• M - 5 мм;
• dk - 260 мм;
• Da max. - 276 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 290x200x140;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 219 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 242 мм;

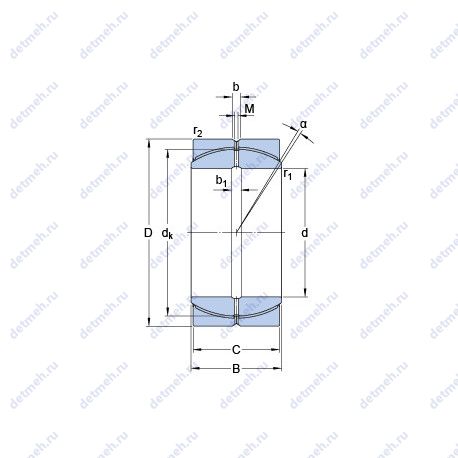

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 200;
• D (мм) Наружный диаметр - 290;
• m (кг) Масса - 33.5;
• В (мм) Ширина - 140;
• C (мм) Ширина наружного кольца - 134;
• Внутренний диаметр (d) - 200 мм;
• Внутренний диаметр - 290 мм;
• Внешний диаметр - 200 мм;
• Высота. мм - 140;
• Ширина наружной обоймы (C) - 134 мм;
• Масса - 33.5 кг;
• Наружный диаметр (D) - 290 мм;
• Ширина (высота) (B) - 140 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 3650;
• C (kN) Грузоподъемность динамическая - 2450;
• Динамическая грузоподъемность (C) - 2450 кн;
• Статическая грузоподъемность (C0) - 3650 кн;

Классификация:

• Обозначение - gep 200 fs;
• Основной тип - шарнирный;
