Шарнирный подшипник GAC200S
Подшипник GAC200S — это импортный шарнирный подшипник, обозначение основновного исполнения 200, размер 200*310*70 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

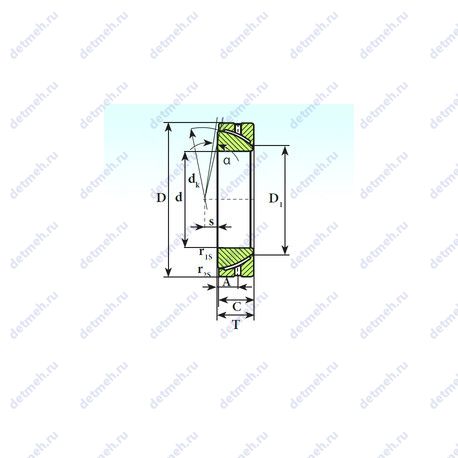

Таблица размеров и характеристик подшипника GAC200S
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Внутренний диаметр: 200. мм
- Внешний диаметр: 310 мм
- Высота. мм: 70
- Ширина рабочая (T): 70 мм.
- Ширина (высота) (B): 70 мм.
- Ширина наружной обоймы (C): 66 мм.
- Угол наклона (α): 1°
- Масса: 22.5 кг
Классификация:
- Основной тип: шарнирный
- Обозначение: gac200s
Прочие характеристики:
- Размеры. мм: 200x310x70
- Размер (dk): 290 мм.
- Размер (r1 min.): 3 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 26 мм.
- Уплотнение: нет
- Расстояние от торца до оси смазочных отверстий (A): 30 мм.
Пропускная способность:
- Грузоподъемность динамическая: 1680 кн
- Грузоподъемность статическая: 8420 кн
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (s): 26 мм.
- Размер (dk): 290 мм.
- Размер (r1 min.): 3 мм.
- Размер (r2 min.): 1 мм.
- Расстояние от торца до оси смазочных отверстий (A): 35 мм.
- Размер (D1): 229.2 мм.
- Размеры. мм: 200x310x70
- Уплотнение: нет
Классификация:
- Основной тип: шарнирный
- Обозначение: gac 200 s
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 310 мм
- Высота. мм: 70
- Ширина рабочая (T): 70 мм
- Ширина наружной обоймы (C): 66 мм.
- Масса: 22.5 кг
- Угол наклона (α): 1.5°
Пропускная способность:
- Грузоподъемность динамическая: 1680 кн
- Грузоподъемность статическая: 8420 кн
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Spherical Diameter (dk or Dk): 290.000
- Max. shaft corner radius. or 45 deg. chamfer (ch1): 3.000
- Max. housing corner radius. or 45 deg. chamfer (ch): 3.000
- Mis-alignment Angle (a deg.): 1.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 26
- Расстояние от торца до оси смазочных отверстий (A): 30.000
- Размеры. мм: 200x310x70
- Тип подшипника: steel-on-steel
- Диаметр отверстия: 200.0000
- Наружная ширина: 66.0000
- Внутренняя ширина: 70.0000
- Материал: 52100 chrome steel. or equivalent
- Номинальная динамическая нагрузка: 1.680.000
- Номинальная статическая нагрузка: 8.420.000
Классификация:
- Обозначение: gac200s
- Основной тип: шарнирный
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 310 мм
- Высота. мм: 70
- Внешний диаметр: 310.0000 мм
- Ширина: 70.0000 мм
- Масса: 23.800
В таблице приведены основные размеры подшипника GAC200S, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC200S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GX200T | Механически обработанный сепаратор из текстолита. | 200 | 340 | 80 | 35.4 |
| GX200S | Шарнирный подшипник. | 200 | 320 | 80 | 34 |
| B200-3 | Подшипник со специальными размерами. | 200 | 250 | 20 | 2.34 |
| GW 200 | С канавкой для смазывания. | 200 | 340 | 87 | 34.7 |
| B200-5 | Подшипник со специальными размерами. | 200 | 290 | 38 | 8.54 |
| 200RT02 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 58 | 27.3 |
| GAC200T | Механически обработанный сепаратор из текстолита. | 200 | 310 | 70 | 23.8 |
| 200RJ92 | Штампованный сепаратор из стального листа. | 200 | 360 | 120.7 | 56.8 |
| 200RT30 | Механически обработанный сепаратор из текстолита. | 200 | 310 | 82 | 23.8 |
| 200RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 58 | 27.3 |
| 200RU30 | Шарнирный подшипник. | 200 | 310 | 82 | 23.8 |
| 200RT03 | Механически обработанный сепаратор из текстолита. | 200 | 420 | 80 | 57.6 |
| 200RJ30 | Штампованный сепаратор из стального листа. | 200 | 310 | 82 | 23.8 |
| 200RU03 | Шарнирный подшипник. | 200 | 420 | 80 | 57.6 |
| 200RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 120.7 | 56.8 |
| 200RU51 | Шарнирный подшипник. | 200 | 320 | 48 | 15.5 |
| 200RU91 | Шарнирный подшипник. | 200 | 320 | 88.9 | 28.8 |
| 200RU92 | Шарнирный подшипник. | 200 | 360 | 120.7 | 56.8 |
| 200RU02 | Шарнирный подшипник. | 200 | 360 | 58 | 27.3 |
| 200RJ03 | Штампованный сепаратор из стального листа. | 200 | 420 | 80 | 57.6 |
| 200RJ91 | Штампованный сепаратор из стального листа. | 200 | 320 | 88.9 | 28.8 |
| 200RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 58 | 27.3 |
| 200RJ51 | Штампованный сепаратор из стального листа. | 200 | 320 | 48 | 15.5 |
| 200RJ02 | Штампованный сепаратор из стального листа. | 200 | 360 | 58 | 27.3 |
| 200RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 48 | 15.5 |
| 200RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 420 | 80 | 57.6 |
| 200RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 120.7 | 56.8 |
| SA1-200 | Шарнирный подшипник. | 200 | 290 | 130 | 28.1 |
| YRT 200 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 200 | 300 | 45 | 9.7 |
| GE200AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 340 | 74 | 34.7 |
| GE200DO | Шарнирный подшипник. | 200 | 290 | 130 | 28.3 |
| GE200SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 200 | 310 | 70 | 23.3 |
| 200RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 48 | 15.5 |
| 200RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 88.9 | 28.8 |
| 200RT92 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 120.7 | 56.8 |
| 200RT51 | Механически обработанный сепаратор из текстолита. | 200 | 320 | 48 | 15.5 |
| 200RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 310 | 82 | 23.8 |
| 200RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 420 | 80 | 57.6 |
| 200RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 88.9 | 28.8 |
| 200RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 310 | 82 | 23.8 |
Модификации подшипника GAC200S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC200S
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ISB | GAC200S | 200 | 310 | 70 | ISO |
| AST | GAC200S | 200 | 310 | 70 | ISO |
| LS | GAC200S | 200 | 310 | 70 | ISO |
Аналог подшипника GAC200S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
