Шарнирный подшипник GE200SX
Подшипник GE200SX — это импортный шарнирный подшипник, обозначение основновного исполнения 200, размер 200*310*70 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

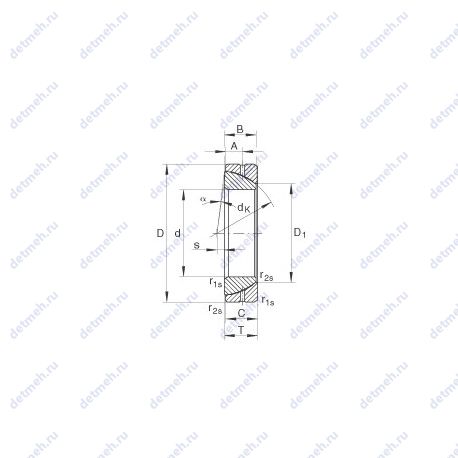

Таблица размеров и характеристик подшипника GE200SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 66;
- Угол наклона (α) - 1.6°;
- Внешний диаметр - 310. мм;
- Ширина (высота) (B) - 66, 66 мм.;
- Масса - 23.3 кг;
- Ширина рабочая (T) - 70 мм.;
- Ширина наружной обоймы (C) - 66 мм.;
- Высота. мм - 70;
- Внутренний диаметр - 200 мм;
- (T) монтажная высота. мм - 70;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 224.1;
- Расстояние от торца до оси смазочных отверстий (A) - 35 мм.;
- Размер сопряженных деталей (Db min.) - 293;
- Da min. мм - 244;
- da max. мм - 224.1;
- dK. мм - 290;
- r1s min. мм - 3;
- Размер (dk) - 290 мм.;
- Размер (r2 min.) - 1 мм.;
- Размер сопряженных деталей (Da min) - 244;
- Размер сопряженных деталей (db min) - 268;
- Уплотнение - нет;
- Размеры. мм - 200x310x66, 200x310x70;
- Размер (D1) - 229.2 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 26 мм.;
- Размер (r1 min.) - 3 мм.;
- A. мм - 35;
- Db min. мм - 293;
- db max. мм - 268;
- s. мм - 26;
- D1. мм - 229.2;
- alf.° - 1.6;
- r2s min. мм - 1;
Пропускная способность:
- Грузоподъемность динамическая - 1540 кн;
- Грузоподъемность статическая - 7740 кн;
- C0r статическая грузоподъемность. радиальная. Н - 7740000;
- Cr динамическая грузоподъемность. радиальная. Н - 1550000;
Классификация:
- Обозначение - ge200-sx, ge 200 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 70;
- Внешний диаметр - 310. мм;
- Внутренний диаметр - 200. мм;
- Ширина рабочая (T) - 70 мм.;
- Ширина (высота) (B) - 70 мм.;
- Ширина наружной обоймы (C) - 66 мм.;
- Масса - 23.79997224 кг;
Прочие характеристики:
- Размеры. мм - 200x310x70;
- Размер (r1 min.) - 3 мм.;
- Размер (r2 min.) - 3 мм.;
- Размер (J) - 30 мм.;
- Размер (K) - 290 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 26 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 200 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 1680 кн;
- Грузоподъемность статическая - 8420 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 26 мм.;
- Размер (dk) - 290 мм.;
- Размеры. мм - 200x310x70;
- Расстояние от торца до оси смазочных отверстий (A) - 35 мм.;
- Уплотнение - нет;
- Размер (D1) - 229.2 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 66 мм.;
- Внутренний диаметр - 200 мм;
- Внешний диаметр - 310 мм;
- Высота. мм - 70;
- Масса - 22.5 кг;
- Ширина рабочая (T) - 70 мм.;
- Ширина (высота) (B) - 66 мм.;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge200sx;
Пропускная способность:
- Грузоподъемность динамическая - 1560 кн;
- Грузоподъемность статическая - 7800 кн;
В таблице приведены основные размеры подшипника GE200SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE200SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GX200T | Механически обработанный сепаратор из текстолита. | 200 | 340 | 80 | 35.4 |
| GX200S | Шарнирный подшипник. | 200 | 320 | 80 | 34 |
| B200-3 | Подшипник со специальными размерами. | 200 | 250 | 20 | 2.34 |
| GW 200 | С канавкой для смазывания. | 200 | 340 | 87 | 34.7 |
| B200-5 | Подшипник со специальными размерами. | 200 | 290 | 38 | 8.54 |
| 200RT02 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 58 | 27.3 |
| GAC200T | Механически обработанный сепаратор из текстолита. | 200 | 310 | 70 | 23.8 |
| 200RJ92 | Штампованный сепаратор из стального листа. | 200 | 360 | 120.7 | 56.8 |
| 200RT30 | Механически обработанный сепаратор из текстолита. | 200 | 310 | 82 | 23.8 |
| 200RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 58 | 27.3 |
| 200RU30 | Шарнирный подшипник. | 200 | 310 | 82 | 23.8 |
| 200RT03 | Механически обработанный сепаратор из текстолита. | 200 | 420 | 80 | 57.6 |
| 200RJ30 | Штампованный сепаратор из стального листа. | 200 | 310 | 82 | 23.8 |
| 200RU03 | Шарнирный подшипник. | 200 | 420 | 80 | 57.6 |
| 200RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 120.7 | 56.8 |
| 200RU51 | Шарнирный подшипник. | 200 | 320 | 48 | 15.5 |
| 200RU91 | Шарнирный подшипник. | 200 | 320 | 88.9 | 28.8 |
| 200RU92 | Шарнирный подшипник. | 200 | 360 | 120.7 | 56.8 |
| 200RU02 | Шарнирный подшипник. | 200 | 360 | 58 | 27.3 |
| 200RJ03 | Штампованный сепаратор из стального листа. | 200 | 420 | 80 | 57.6 |
| 200RJ91 | Штампованный сепаратор из стального листа. | 200 | 320 | 88.9 | 28.8 |
| 200RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 58 | 27.3 |
| 200RJ51 | Штампованный сепаратор из стального листа. | 200 | 320 | 48 | 15.5 |
| 200RJ02 | Штампованный сепаратор из стального листа. | 200 | 360 | 58 | 27.3 |
| 200RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 48 | 15.5 |
| 200RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 420 | 80 | 57.6 |
| 200RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 120.7 | 56.8 |
| SA1-200 | Шарнирный подшипник. | 200 | 290 | 130 | 28.1 |
| YRT 200 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 200 | 300 | 45 | 9.7 |
| GE200AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 340 | 74 | 34.7 |
| GE200DO | Шарнирный подшипник. | 200 | 290 | 130 | 28.3 |
| GAC200S | Шарнирный подшипник. | 200 | 310 | 70 | 23.8 |
| 200RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 48 | 15.5 |
| 200RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 88.9 | 28.8 |
| 200RT92 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 120.7 | 56.8 |
| 200RT51 | Механически обработанный сепаратор из текстолита. | 200 | 320 | 48 | 15.5 |
| 200RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 310 | 82 | 23.8 |
| 200RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 420 | 80 | 57.6 |
| 200RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 88.9 | 28.8 |
| 200RT91 | Механически обработанный сепаратор из текстолита. | 200 | 320 | 88.9 | 28.8 |
Модификации подшипника GE200SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE200SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE200SX | 200 | 310 | 70 | ISO |
| INA | GE200SX | 200 | 310 | 70 | ISO |
| Enduro | GE200SX | 200 | 310 | 70 | ISO |
Аналог подшипника GE200SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
