Шарнирный подшипник GEH 120 TXA-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 1 мм;
• dk - 180 мм;
• da min. - 130.5 мм;
• rb max. - 1 мм;
• Da max. - 202 мм;
• Da min. - 180 мм;
• Размер сопряженных деталей (da max) - 138 мм;
• Размер (r2 min.) - 1 мм;
• Размер (r1 min.) - 1 мм;
• Размеры. мм - 210x120x115;

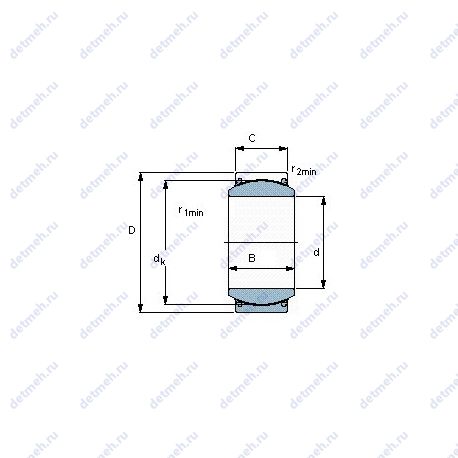

Габаритные и посадочные размеры:

• C (мм) Ширина наружного кольца - 70;
• В (мм) Ширина - 115;
• m (кг) Масса - 14.9;
• D (мм) Наружный диаметр - 210;
• d (мм) Внутренний диаметр - 120;
• Угол наклона (α) - 16°;
• Ширина (высота) (B) - 115 мм;
• Внутренний диаметр (d) - 120 мм;
• Наружный диаметр (D) - 210 мм;
• Масса - 14.9 кг;
• Ширина наружной обоймы (C) - 70 мм;
• Высота. мм - 115;
• Внешний диаметр - 120 мм;
• Внутренний диаметр - 210 мм;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 3000;
• Co (kN) Грузоподъемность статическая - 5000;
• Статическая грузоподъемность (C0) - 5000 кн;
• Динамическая грузоподъемность (C) - 3000 кн;

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

• Основной тип - шарнирный;
• Обозначение - geh 120 txa-2ls;
