Шарнирный подшипник GAC120N
Подшипник GAC120N — это импортный шарнирный подшипник, обозначение основновного исполнения 120, размер 120*180*38 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

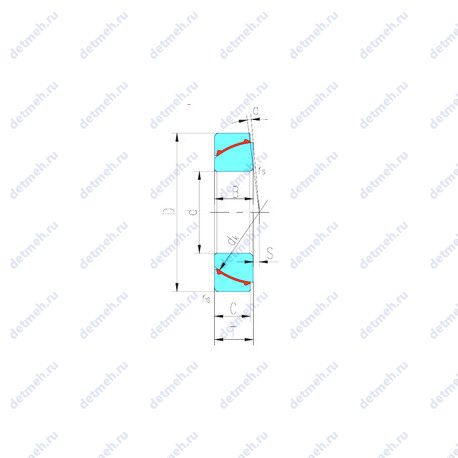

Таблица размеров и характеристик подшипника GAC120N
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Ширина (высота) (B): 38 мм.
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 38
- Ширина рабочая (T): 38 мм.
- Ширина наружной обоймы (C): 37 мм.
- Угол наклона (α): 0.5°
- Масса: 3.97 кг
Классификация:
- Основной тип: шарнирный
- Обозначение: gac120n
Прочие характеристики:
- Размеры. мм: 120x180x38
- Размер (dk): 168 мм.
- Размер (r1 min.): 2 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 14.5 мм.
- Уплотнение: нет
Пропускная способность:
- Грузоподъемность динамическая: 217 кн
- Грузоподъемность статическая: 348 кн
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 15
- Наружная ширина: 37.0000
- Размеры. мм: 120x180x38
- Тип подшипника: steel-on-ptfe plastic
- Диаметр отверстия: 120.0000
- Внутренняя ширина: 38.0000
- Материал: 52100 chrome steel. or equivalent
- Номинальная динамическая нагрузка: 217.000
- Номинальная статическая нагрузка: 348.000
- Spherical Diameter (dk or Dk): 168.000
- Max. shaft corner radius. or 45 deg. chamfer (ch1): 2.000
- Max. housing corner radius. or 45 deg. chamfer (ch): 2.000
- Mis-alignment Angle (a deg.): 0.5
Классификация:
- Обозначение: gac120n
- Основной тип: шарнирный
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 38
- Внешний диаметр: 180.0000 мм
- Ширина: 38.0000 мм
- Масса: 3.970
В таблице приведены основные размеры подшипника GAC120N, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC120N
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GW 120 | С канавкой для смазывания. | 120 | 230 | 64 | 13 |
| TBU120 | Шарнирный подшипник. | 120 | 195 | 131.35 | 19 |
| GX120T | Механически обработанный сепаратор из текстолита. | 120 | 230 | 53.5 | 14 |
| GX120N | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 230 | 53.5 | 14 |
| GX120S | Шарнирный подшипник. | 120 | 230 | 53.5 | 13.97 |
| YRT 120 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 120 | 210 | 40 | 5.3 |
| BA120-3 | Шарнирный подшипник. | 120 | 215 | 38 | 12 |
| GAC120S | Шарнирный подшипник. | 120 | 180 | 38 | 3.97 |
| GAC120T | Механически обработанный сепаратор из текстолита. | 120 | 180 | 38 | 3.97 |
| BT120-1 | Шарнирный подшипник. | 120 | 220 | 40 | 6.77 |
| IKOS120 | Шарнирный подшипник. | 120 | 180 | 40 | 3.5 |
| SF120ES | Шарнирный подшипник. | 120 | 0 | 85 | 79.5 |
| GE120SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 180 | 38 | 4 |
| 120RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 40 | 6.5 |
| SB 120A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 120 | 190 | 105 | 12.4 |
| GE120AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 230 | 52 | 13 |
| GE120DO | Шарнирный подшипник. | 120 | 180 | 85 | 8 |
| 120RJ30 | Штампованный сепаратор из стального листа. | 120 | 170 | 46 | 4.2 |
| 120RJ92 | Штампованный сепаратор из стального листа. | 120 | 215 | 76.2 | 12.4 |
| 120RT92 | Механически обработанный сепаратор из текстолита. | 120 | 215 | 76.2 | 12.4 |
| 120RU03 | Шарнирный подшипник. | 120 | 260 | 55 | 15.2 |
| 120RU30 | Шарнирный подшипник. | 120 | 170 | 46 | 4.2 |
| 120RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 170 | 46 | 4.2 |
| 120RU02 | Шарнирный подшипник. | 120 | 215 | 40 | 6.5 |
| 120RJ02 | Штампованный сепаратор из стального листа. | 120 | 215 | 40 | 6.5 |
| 120RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 215 | 40 | 6.5 |
| 120RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 55 | 15.2 |
| 120RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 215 | 76.2 | 12.4 |
| 120RT03 | Механически обработанный сепаратор из текстолита. | 120 | 260 | 55 | 15.2 |
| 120RU92 | Шарнирный подшипник. | 120 | 215 | 76.2 | 12.4 |
| 120RT30 | Механически обработанный сепаратор из текстолита. | 120 | 170 | 46 | 4.2 |
| 120RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 170 | 46 | 4.2 |
| 120RT02 | Механически обработанный сепаратор из текстолита. | 120 | 215 | 40 | 6.5 |
| 120RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 76.2 | 12.4 |
| 120RJ03 | Штампованный сепаратор из стального листа. | 120 | 260 | 55 | 15.2 |
| 120RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 260 | 55 | 15.2 |
| ZKLDF120 | Шарнирный подшипник. | 120 | 210 | 40 | 6 |
| 120KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 78 | 12.9 |
| SIA120ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 120 | 0 | 85 | 75 |
| GEH120HT | Механически обработанный сепаратор из текстолита. | 120 | 180 | 85 | 8.87 |
Модификации подшипника GAC120N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC120N
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | GAC120N | 120 | 180 | 38 | ISO |
| LS | GAC120N | 120 | 180 | 38 | ISO |
Аналог подшипника GAC120N — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
