Подшипник скольжения GE120SX
Подшипник GE120SX — это импортный шарнирный подшипник, обозначение основновного исполнения 120, размер 120*180*38 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

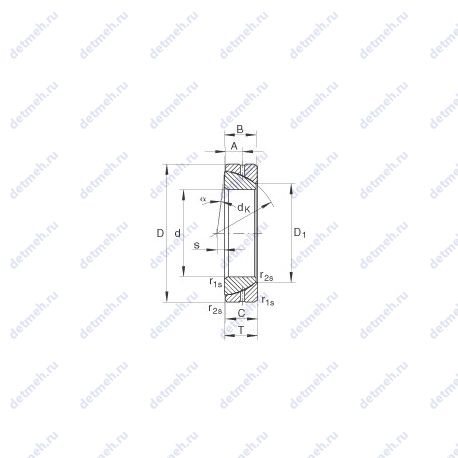

Таблица размеров и характеристик подшипника GE120SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 36;
- Угол наклона (α) - 1.4°;
- Внешний диаметр - 180 мм;
- Ширина (высота) (B) - 36, 36 мм;
- Масса - 4 кг;
- Ширина рабочая (T) - 38 мм.;
- Ширина наружной обоймы (C) - 36 мм;
- Высота. мм - 38;
- Внутренний диаметр - 120 мм;
- (T) монтажная высота. мм - 38;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 132.9;
- Расстояние от торца до оси смазочных отверстий (A) - 19 мм.;
- Размер сопряженных деталей (Db min.) - 172;
- Da min. мм - 145;
- da max. мм - 132.9;
- dK. мм - 170;
- r1s min. мм - 2.5;
- Размер (dk) - 170 мм.;
- Размер (r2 min.) - 0.6 мм.;
- Размер сопряженных деталей (Da min) - 145;
- Размер сопряженных деталей (db min) - 155;
- Уплотнение - нет;
- Размеры. мм - 120x180x36, 120x180x38;
- Размер (D1) - 135.4 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 17 мм.;
- Размер (r1 min.) - 2.5 мм.;
- A. мм - 19;
- Db min. мм - 172;
- db max. мм - 155;
- s. мм - 17;
- D1. мм - 135.4;
- alf.° - 1.4;
- r2s min. мм - 0.6;
Пропускная способность:
- Грузоподъемность динамическая - 498 кн;
- Грузоподъемность статическая - 2490 кн;
- C0r статическая грузоподъемность. радиальная. Н - 2490000;
- Cr динамическая грузоподъемность. радиальная. Н - 499000;
Классификация:
- Обозначение - ge120-sx, ge 120 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 38;
- Внешний диаметр - 180. мм;
- Внутренний диаметр - 120. мм;
- Ширина рабочая (T) - 38 мм.;
- Ширина (высота) (B) - 38 мм.;
- Ширина наружной обоймы (C) - 37 мм.;
- Масса - 3.969837184 кг;
Прочие характеристики:
- Размеры. мм - 120x180x38;
- Размер (r1 min.) - 2 мм.;
- Размер (r2 min.) - 2 мм.;
- Размер (J) - 19 мм.;
- Размер (K) - 168 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 14.5 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 120 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 547 кн;
- Грузоподъемность статическая - 2735 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 17 мм.;
- Размер (dk) - 170 мм.;
- Размеры. мм - 120x180x38;
- Расстояние от торца до оси смазочных отверстий (A) - 19 мм.;
- Уплотнение - нет;
- Размер (D1) - 135.4 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 36 мм;
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 180 мм;
- Высота. мм - 38;
- Масса - 3.9 кг;
- Ширина рабочая (T) - 38 мм.;
- Ширина (высота) (B) - 36 мм;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge120sx;
Пропускная способность:
- Грузоподъемность динамическая - 510 кн;
- Грузоподъемность статическая - 2550 кн;
В таблице приведены основные размеры подшипника GE120SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE120SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| TBU120 | Шарнирный подшипник. | 120 | 195 | 131.35 | 19 |
| GX120T | Механически обработанный сепаратор из текстолита. | 120 | 230 | 53.5 | 14 |
| GX120N | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 230 | 53.5 | 14 |
| GW 120 | С канавкой для смазывания. | 120 | 230 | 64 | 13 |
| GX120S | Шарнирный подшипник. | 120 | 230 | 53.5 | 13.97 |
| YRT 120 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 120 | 210 | 40 | 5.3 |
| GAC120N | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 38 | 3.97 |
| GAC120S | Шарнирный подшипник. | 120 | 180 | 38 | 3.97 |
| GAC120T | Механически обработанный сепаратор из текстолита. | 120 | 180 | 38 | 3.97 |
| BA120-3 | Шарнирный подшипник. | 120 | 215 | 38 | 12 |
| BT120-1 | Шарнирный подшипник. | 120 | 220 | 40 | 6.77 |
| IKOS120 | Шарнирный подшипник. | 120 | 180 | 40 | 3.5 |
| SF120ES | Шарнирный подшипник. | 120 | 0 | 85 | 79.5 |
| 120RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 40 | 6.5 |
| SB 120A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 120 | 190 | 105 | 12.4 |
| GE120AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 230 | 52 | 13 |
| GE120DO | Шарнирный подшипник. | 120 | 180 | 85 | 8 |
| 120RJ30 | Штампованный сепаратор из стального листа. | 120 | 170 | 46 | 4.2 |
| 120RJ92 | Штампованный сепаратор из стального листа. | 120 | 215 | 76.2 | 12.4 |
| 120RT92 | Механически обработанный сепаратор из текстолита. | 120 | 215 | 76.2 | 12.4 |
| 120RU03 | Шарнирный подшипник. | 120 | 260 | 55 | 15.2 |
| 120RU30 | Шарнирный подшипник. | 120 | 170 | 46 | 4.2 |
| 120RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 170 | 46 | 4.2 |
| 120RU02 | Шарнирный подшипник. | 120 | 215 | 40 | 6.5 |
| 120RJ02 | Штампованный сепаратор из стального листа. | 120 | 215 | 40 | 6.5 |
| 120RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 215 | 40 | 6.5 |
| 120RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 55 | 15.2 |
| 120RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 215 | 76.2 | 12.4 |
| 120RT03 | Механически обработанный сепаратор из текстолита. | 120 | 260 | 55 | 15.2 |
| 120RU92 | Шарнирный подшипник. | 120 | 215 | 76.2 | 12.4 |
| 120RT30 | Механически обработанный сепаратор из текстолита. | 120 | 170 | 46 | 4.2 |
| 120RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 170 | 46 | 4.2 |
| 120RT02 | Механически обработанный сепаратор из текстолита. | 120 | 215 | 40 | 6.5 |
| 120RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 76.2 | 12.4 |
| 120RJ03 | Штампованный сепаратор из стального листа. | 120 | 260 | 55 | 15.2 |
| 120RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 260 | 55 | 15.2 |
| ZKLDF120 | Шарнирный подшипник. | 120 | 210 | 40 | 6 |
| 120KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 78 | 12.9 |
| SIA120ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 120 | 0 | 85 | 75 |
| GEH120HT | Механически обработанный сепаратор из текстолита. | 120 | 180 | 85 | 8.87 |
Модификации подшипника GE120SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE120SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE120SX | 120 | 180 | 38 | ISO |
| INA | GE120SX | 120 | 180 | 38 | ISO |
| Enduro | GE120SX | 120 | 180 | 38 | ISO |
Аналог подшипника GE120SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
