Подшипник скольжения GE 80 TXG3A-2LS

Подшипник GE 80 TXG3A-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 80, размер 80*120*55 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 55 мм
Масса: 2.3 кг

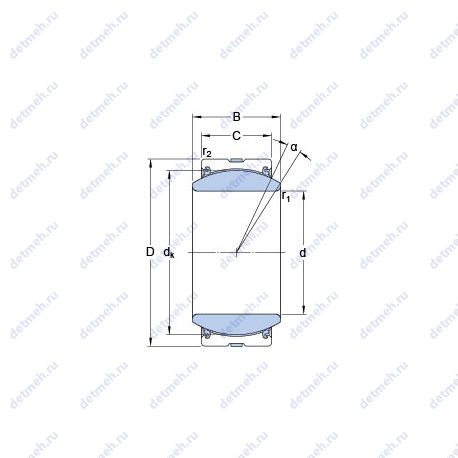

Подшипник GE 80 TXG3A-2LS чертеж — Чертеж подшипника GE 80 TXG3A-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GE 80 TXG3A-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Удельный коэффициент динамической нагрузки K - 300 н/мм²;
Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Прочие характеристики:

Размер сопряженных деталей (da max) - 89.4 мм;
Размер сопряженных деталей (ra max.) - 1 мм;
Da min. - 105 мм;
Da max. - 113 мм;
rb max. - 1 мм;
da min. - 87 мм;
dk - 105 мм;
Размер (r2 min.) - 1 мм;
Размеры. мм - 120x80x55, 80x120x55;
Размер (r1 min.) - 1 мм;

Габаритные и посадочные размеры:

Угол наклона (α) - 6°;
d (мм) Внутренний диаметр - 80;
D (мм) Наружный диаметр - 120;
m (кг) Масса - 2.3;
В (мм) Ширина - 55;
C (мм) Ширина наружного кольца - 45;
Ширина наружной обоймы (C) - 45 мм;
Внутренний диаметр - 120 мм;
Внешний диаметр - 120 мм;
Высота. мм - 55;
Масса - 2.3 кг;
Наружный диаметр (D) - 120 мм;
Внутренний диаметр (d) - 80 мм;
Ширина (высота) (B) - 55 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1900;
C (kN) Грузоподъемность динамическая - 1140;
Динамическая грузоподъемность (C) - 1140 кн;
Статическая грузоподъемность (C0) - 1900 кн;

Классификация:

Обозначение - ge 80 txg3a-2ls;
Основной тип - шарнирный;

В таблице приведены основные размеры подшипника GE 80 TXG3A-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
GE80ET-2RS	80	120	55
GE80XT/X	80	120	55
GE80UK-2RS	80	120	55	Проточка на внешнем кольце для смазки
GE80DO	80	120	55
SA80ES	80	120	55
SA80ES-2RS	80	120	55
SI80ES	80	120	55
SI80ES-2RS	80	120	55
T.A.C. 280	80	120	55
SA1-80BSS	80	120	55
SA1-80B	80	120	55
