Шарнирный наконечник SA80ES-2RS

Подшипник SA80ES-2RS — это импортный шарнирный подшипник, обозначение основновного исполнения SA80, размер 80*120*55 мм.

Стандарт: ISO
Бренды: ISB, SKF
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 55 мм
Масса: 14.5 кг

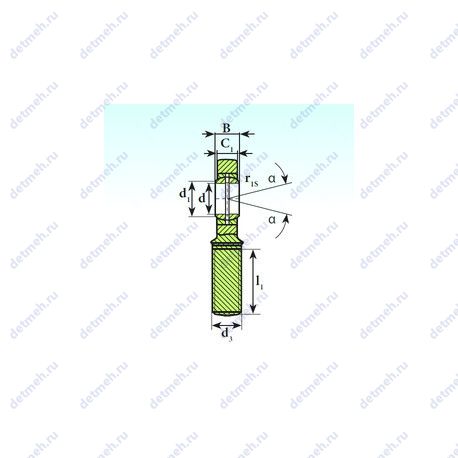

Подшипник SA80ES-2RS чертеж — Чертеж подшипника SA80ES-2RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника SA80ES-2RS

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (W) - m64x4;
Уплотнение - нет;
Размер (d1) - 89.4 мм.;
Размер (d2) - 180 мм.;
Размер (l1 min.) - 140 мм.;
Размер (h1) - 270 мм.;
Размер (l2 max.) - 360 мм.;
Размер (dk) - 105 мм.;
Размер (l7 min.) - 100 мм.;
Размер (C1) - 47 мм.;
Размеры. мм - 80x120x55;

Габаритные и посадочные размеры:

Угол наклона (α) - 6°;
Радиус наружней фаски - 1 мм.;
Внутренний диаметр - 80 мм;
Внешний диаметр - 120 мм;
Высота. мм - 55;
Ширина (высота) (B) - 55 мм;
Масса - 13.1 кг;

Пропускная способность:

Грузоподъемность статическая - 689 кн;
Грузоподъемность динамическая - 400 кн;

Классификация:

Обозначение - sa 80 es 2rs;
Основной тип - шарнирный;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (C1) - 48 мм.;
Резьба (G) - m80x4;
Размер (d2) - 182 мм.;
Размер (dk) - 105 мм.;
Размер (h) - 295 мм.;
Размер (l1 min.) - 147 мм.;
Размер (l2 max.) - 389 мм.;
Размер (l7 min.) - 98 мм.;
Грузоподъемность динамическая - 400 кн;
Уплотнение - есть;
Размер (B) - 55 мм.;
Размер (r1 min.) - 1 мм;

Габаритные и посадочные размеры:

Угол наклона (α) - 5°;
Внутренний диаметр - 80 мм;
Масса - 14.5 кг;

Классификация:

Обозначение - sa80es-2rs;
Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность статическая - 585 кн;

В таблице приведены основные размеры подшипника SA80ES-2RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника SA80ES-2RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SA80ES	Шарнирный подшипник.	80	120	55	13.1

Модификации подшипника SA80ES-2RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника SA80ES-2RS

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	SA80ES-2RS	80	120	55	ISO
ISB	SA80ES-2RS	80	120	55	ISO

Аналог подшипника SA80ES-2RS — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
