Шарнирный подшипник SA80ES

Подшипник SA80ES — это импортный шарнирный подшипник, обозначение основновного исполнения SA80, размер 80*120*55 мм.

Стандарт: ISO
Бренды: ISB, LS
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 55 мм
Масса: 13.1 кг

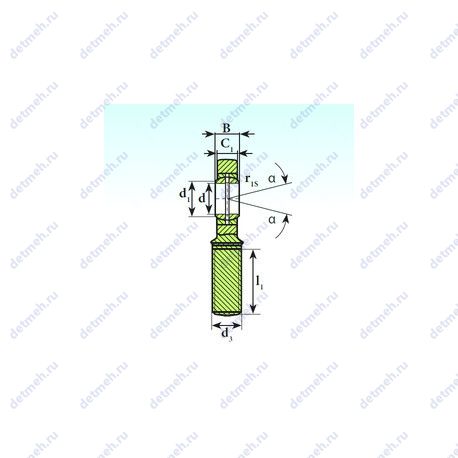

Подшипник SA80ES чертеж — Чертеж подшипника SA80ES

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника SA80ES

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Пропускная способность:

Грузоподъемность динамическая - 400 кн;
Грузоподъемность статическая - 750 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - sa80es;

Габаритные и посадочные размеры:

Внутренний диаметр - 80 мм;
Ширина (высота) (B) - 55 мм.;
Угол наклона (α) - 6°;
Масса - 12 кг;
Радиус наружней фаски - 1 мм.;

Прочие характеристики:

Размер (dk) - 105 мм.;
Уплотнение - нет;
Размер (d2) - 180 мм.;
Размер (h) - 270 мм.;
Размер (l1 min.) - 140 мм.;
Размер (l2 max.) - 360 мм.;
Размер (l7 min.) - 105.5 мм.;
Размер (C1 max) - 48 мм.;
Резьба (G) - m64×4;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (l7 min.) - 100 мм.;
Размер (C1) - 47 мм.;
Размер (dk) - 105 мм.;
Размеры. мм - 80x120x55;
Уплотнение - нет;
Размер (d1) - 89.4 мм.;
Размер (d2) - 180 мм.;
Размер (l1 min.) - 140 мм.;
Размер (W) - m64x4;
Размер (h1) - 270 мм.;
Размер (l2 max.) - 360 мм.;

Пропускная способность:

Грузоподъемность статическая - 689 кн;
Грузоподъемность динамическая - 400 кн;

Классификация:

Обозначение - sa 80 es;
Основной тип - шарнирный;

Габаритные и посадочные размеры:

Внутренний диаметр - 80 мм;
Внешний диаметр - 120 мм;
Высота. мм - 55;
Ширина (высота) (B) - 55 мм;
Масса - 13.1 кг;
Угол наклона (α) - 6°;
Радиус наружней фаски - 1 мм.;

В таблице приведены основные размеры подшипника SA80ES, технические характеристики и номинальные значения.

Таблица модификаций подшипника SA80ES

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SA80ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал.	80	120	55	14.5

Модификации подшипника SA80ES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника SA80ES

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ISB	SA80ES	80	120	55	ISO
LS	SA80ES	80	120	55	ISO

Аналог подшипника SA80ES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
