Подшипник скольжения GE 120 TXA-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 300 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Прочие характеристики:

• Размер сопряженных деталей (da max) - 135.5 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 157.5 мм;
• Da max. - 172 мм;
• rb max. - 1 мм;
• da min. - 130 мм;
• dk - 160 мм;
• Размер (r2 min.) - 1 мм;
• Размеры. мм - 120x180x85, 180x120x85;
• Размер (r1 min.) - 1 мм;

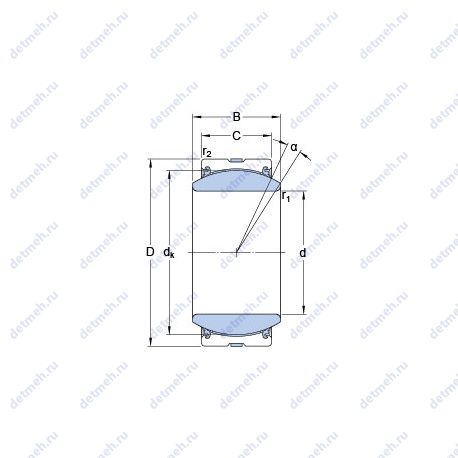

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• d (мм) Внутренний диаметр - 120;
• D (мм) Наружный диаметр - 180;
• m (кг) Масса - 8.25;
• В (мм) Ширина - 85;
• C (мм) Ширина наружного кольца - 70;
• Ширина наружной обоймы (C) - 70 мм;
• Внутренний диаметр - 120 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 85;
• Масса - 8.25 кг;
• Наружный диаметр (D) - 180 мм;
• Внутренний диаметр (d) - 120 мм;
• Ширина (высота) (B) - 85 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 4500;
• C (kN) Грузоподъемность динамическая - 2700;
• Динамическая грузоподъемность (C) - 2700 кн;
• Статическая грузоподъемность (C0) - 4500 кн;

Классификация:

• Обозначение - ge 120 txa-2ls;
• Основной тип - шарнирный;
