Подшипник скольжения GAC 120 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 380;
• C (kN) Грузоподъемность динамическая - 240;
• Динамическая грузоподъемность (C) - 240 кн;
• Статическая грузоподъемность (C0) - 380 кн;

Прочие характеристики:

• s - 14.5 мм;
• db max. - 155 мм;
• dk - 168 мм;
• Материальная константа KM - 480;
• Размеры. мм - 120x180x38;
• Размер (r1 min.) - 2.5 мм;
• Размер (r2 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 134 мм;
• Размер сопряженных деталей (ra max.) - 2.5 мм;
• Da min. - 140 мм;
• Db min. - 169 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 50 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 80 н/мм²;

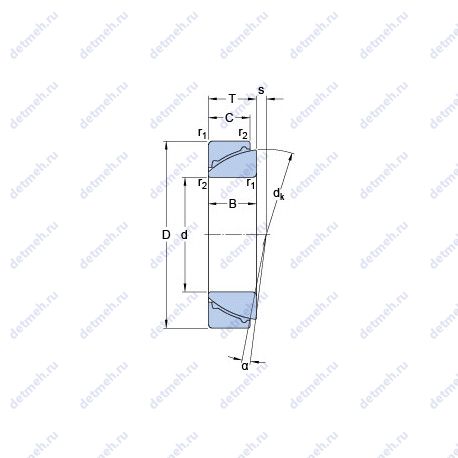

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 120;
• D (мм) Наружный диаметр - 180;
• m (кг) Масса - 4;
• Угол наклона (α) - 1.5°;
• T (мм) Высота - 38;
• Ширина (высота) (B) - 38 мм;
• Внутренний диаметр - 120 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 38;
• Ширина наружной обоймы (C) - 37 мм;
• Масса - 4 кг;
• Наружный диаметр (D) - 180 мм;
• Внутренний диаметр (d) - 120 мм;
• Ширина рабочая (T) - 38 мм;

Классификация:

• Обозначение - gac 120 f;
• Основной тип - шарнирный;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 180 мм;
• Внутренний диаметр - 120 мм;
• Ширина - 38 мм;
• Масса - 4;
• r1.2 min - 2.5;
• C - 37;
• r3.4 min - 0.6;
