Подшипник скольжения GE 200 ES
Подшипник GE 200 ES — это импортный шарнирный подшипник, обозначение основновного исполнения 200, размер 200*290*130 мм.
Отечественный аналог - ШСП200К.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

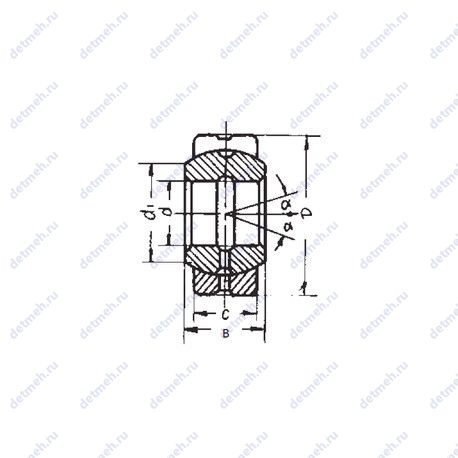

Таблица размеров и характеристик подшипника GE 200 ES
Производитель FBJ+
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Основной тип: шарнирный
- Обозначение: ge200es
Прочие характеристики:
- Размеры. мм: 200x290x130
- Уплотнение: нет
- Размер (d1): 212 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 290 мм
- Высота. мм: 130
- Ширина наружной обоймы (C): 100 мм.
- Масса: 28.03 кг
- Ширина (высота) (B): 130 мм.
- Угол наклона (α): 7°
Пропускная способность:
- Грузоподъемность динамическая: 2120 кн
- Грузоподъемность статическая: 10600 кн
Производитель IKO+
IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .
Классификация:
- Основной тип: шарнирный
- Обозначение: ge 200es
Прочие характеристики:
- Размеры. мм: 200x290x130
- Уплотнение: нет
- Размер сопряженных деталей (Da max.): 244
- Размер сопряженных деталей (da min.): 207
- Размер сопряженных деталей (da max): 213.5
- Размер (r1 min.): 1.1 мм.
- Размер (r2 min.): 1.1 мм.
- Размер (dk): 250 мм.
- Размер сопряженных деталей (Da min): 283
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 290 мм
- Высота. мм: 130
- Ширина наружной обоймы (C): 100 мм
- Масса: 28.1 кг
- Ширина (высота) (B): 130 мм.
- Угол наклона (α): 7°
Пропускная способность:
- Грузоподъемность динамическая: 2450 кн
- Грузоподъемность статическая: 14700 кн
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип: шарнирный
- Обозначение: ge 200 es
Прочие характеристики:
- Размеры. мм: 290x200x130
- Размер (r1 min.): 1.1 мм
- Размер (r2 min.): 1.1 мм
- Размер сопряженных деталей (da max): 213.5 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Da min.: 237.5 мм
- Da max.: 279.5 мм
- rb max.: 1 мм
- b: 15.5 мм
- da min.: 212.5 мм
- b1: 15.5 мм
- M: 7 мм
- dk: 250 мм
- Материальная константа KM: 330
Габаритные и посадочные размеры:
- Внутренний диаметр: 290 мм
- Внешний диаметр: 200 мм
- Высота. мм: 130
- Ширина наружной обоймы (C): 100 мм
- Масса: 28 кг
- Наружный диаметр (D): 290 мм
- Внутренний диаметр (d): 200 мм
- Ширина (высота) (B): 130 мм
- Угол наклона (α): 7°
- d (мм) Внутренний диаметр: 200
- D (мм) Наружный диаметр: 290
- m (кг) Масса: 28
- В (мм) Ширина: 130
- C (мм) Ширина наружного кольца: 100
Пропускная способность:
- Динамическая грузоподъемность (C): 2120 кн
- Статическая грузоподъемность (C0): 10600 кн
- Co (kN) Грузоподъемность статическая: 10600
- C (kN) Грузоподъемность динамическая: 2120
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K: 100 н/мм²
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Классификация:
- Основной тип: шарнирный
- Обозначение: ge200es
Прочие характеристики:
- Размеры. мм: 200x290x130
- Размер (dk): 250 мм.
- Размер (r1 min.): 1.1 мм.
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 290 мм
- Высота. мм: 130
- Ширина (высота) (B): 130 мм.
- Ширина наружной обоймы (C): 100 мм.
- Угол наклона (α): 7°
- Масса: 28.4 кг
- Радиус наружней фаски: 1.1 мм.
Пропускная способность:
- Грузоподъемность динамическая: 2120 кн
- Грузоподъемность статическая: 10600 кн
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 290
- ROLEK Внутренний диаметр: 200
- ROLEK Ширина: 130
- ROLEK Масса: 28
- ROLEK r1.2 min: 1
- ROLEK C: 100
- ROLEK M: 7
- ROLEK r3.4 min: 1
- ROLEK b: 15.5
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шарнирный
- Обозначение: ge 200 es
Прочие характеристики:
- Размеры. мм: 200x290x130
- Уплотнение: нет
- Размер (R): 250 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 290 мм
- Высота. мм: 130
- Масса: 28.3 кг
- Ширина (высота) (B): 130 мм
- Ширина наружной обоймы (C): 100 мм
- Угол наклона (α): 7°
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип: шарнирный
- Обозначение: ge 200 es
Прочие характеристики:
- Размеры. мм: 200x290x130
- Уплотнение: нет
- Размер (R): 250 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 290 мм
- Высота. мм: 130
- Масса: 28.3 кг
- Ширина (высота) (B): 130 мм
- Ширина наружной обоймы (C): 100 мм
- Угол наклона (α): 7°
Пропускная способность:
- Грузоподъемность динамическая: 2120 кн
- Грузоподъемность статическая: 10600 кн
В таблице приведены основные размеры подшипника GE 200 ES, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE 200 ES
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GX200T | Механически обработанный сепаратор из текстолита. | 200 | 340 | 80 | 35.4 |
| GX200S | Шарнирный подшипник. | 200 | 320 | 80 | 34 |
| B200-3 | Подшипник со специальными размерами. | 200 | 250 | 20 | 2.34 |
| GW 200 | С канавкой для смазывания. | 200 | 340 | 87 | 34.7 |
| B200-5 | Подшипник со специальными размерами. | 200 | 290 | 38 | 8.54 |
| 200RT02 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 58 | 27.3 |
| GAC200T | Механически обработанный сепаратор из текстолита. | 200 | 310 | 70 | 23.8 |
| GAC200S | Шарнирный подшипник. | 200 | 310 | 70 | 23.8 |
| 200RJ92 | Штампованный сепаратор из стального листа. | 200 | 360 | 120.7 | 56.8 |
| 200RT30 | Механически обработанный сепаратор из текстолита. | 200 | 310 | 82 | 23.8 |
| 200RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 58 | 27.3 |
| 200RU30 | Шарнирный подшипник. | 200 | 310 | 82 | 23.8 |
| 200RT03 | Механически обработанный сепаратор из текстолита. | 200 | 420 | 80 | 57.6 |
| 200RJ30 | Штампованный сепаратор из стального листа. | 200 | 310 | 82 | 23.8 |
| 200RU03 | Шарнирный подшипник. | 200 | 420 | 80 | 57.6 |
| 200RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 120.7 | 56.8 |
| 200RU51 | Шарнирный подшипник. | 200 | 320 | 48 | 15.5 |
| 200RU91 | Шарнирный подшипник. | 200 | 320 | 88.9 | 28.8 |
| 200RU92 | Шарнирный подшипник. | 200 | 360 | 120.7 | 56.8 |
| 200RU02 | Шарнирный подшипник. | 200 | 360 | 58 | 27.3 |
| 200RJ03 | Штампованный сепаратор из стального листа. | 200 | 420 | 80 | 57.6 |
| 200RJ91 | Штампованный сепаратор из стального листа. | 200 | 320 | 88.9 | 28.8 |
| 200RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 360 | 58 | 27.3 |
| 200RJ51 | Штампованный сепаратор из стального листа. | 200 | 320 | 48 | 15.5 |
| 200RJ02 | Штампованный сепаратор из стального листа. | 200 | 360 | 58 | 27.3 |
| 200RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 48 | 15.5 |
| 200RT51 | Механически обработанный сепаратор из текстолита. | 200 | 320 | 48 | 15.5 |
| SA1-200 | Шарнирный подшипник. | 200 | 290 | 130 | 28.1 |
| GE200AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 340 | 74 | 34.7 |
| GE200DO | Шарнирный подшипник. | 200 | 290 | 130 | 28.3 |
| YRT 200 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 200 | 300 | 45 | 9.7 |
| GE200SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 200 | 310 | 70 | 23.3 |
| 200RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 48 | 15.5 |
| 200RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 320 | 88.9 | 28.8 |
| 200RT91 | Механически обработанный сепаратор из текстолита. | 200 | 320 | 88.9 | 28.8 |
| 200RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 320 | 88.9 | 28.8 |
| 200RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 200 | 360 | 120.7 | 56.8 |
| 200RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 420 | 80 | 57.6 |
| 200RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 200 | 310 | 82 | 23.8 |
| 200RT92 | Механически обработанный сепаратор из текстолита. | 200 | 360 | 120.7 | 56.8 |
Модификации подшипника GE 200 ES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE 200 ES
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | ШСП200К | 200 | 290 | 100 | ГОСТ |
| FBJ | GE 200 ES | 200 | 290 | 130 | ISO |
| CX | GE 200 ES | 200 | 290 | 130 | ISO |
| SKF | GE 200 ES | 200 | 290 | 130 | ISO |
| IKO | GE 200 ES | 200 | 290 | 130 | ISO |
| LS | GE 200 ES | 200 | 290 | 130 | ISO |
| ISO | GE 200 ES | 200 | 290 | 130 | ISO |
| NIS | GE 200 ES | 200 | 290 | 130 | ISO |
Аналог подшипника GE 200 ES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
