Шарнирный подшипник GEG 200 ES

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg200es;

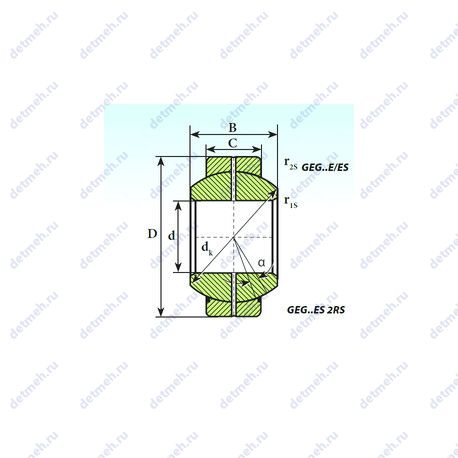

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 320 мм;
• Внешний диаметр - 320.0000 мм;
• Масса - 44.900;

Прочие характеристики:

• Тип подшипника - plain;
• Диаметр отверстия - 200.0000;
• Наружная ширина - 100.0000;
• Внутренняя ширина - 165.0000;
• Материал - 52100 chrome steel. or equivalent;
• Номинальная динамическая нагрузка - 2.320.000;
• Номинальная статическая нагрузка - 11.600.000;
• Spherical Diameter (dk or Dk) - 275.000;
• Max. shaft corner radius. or 45 deg. chamfer (ch1) - 1.100;
• Max. housing corner radius. or 45 deg. chamfer (ch) - 1.100;
• Mis-alignment Angle (a deg.) - 15;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg200es;

Прочие характеристики:

• Размеры. мм - 200x320x165;
• Уплотнение - нет;
• Размер (d1) - 220 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 320 мм;
• Высота. мм - 165;
• Ширина наружной обоймы (C) - 100 мм.;
• Масса - 45.28 кг;
• Ширина (высота) (B) - 165 мм.;
• Угол наклона (α) - 15°;

Пропускная способность:

• Грузоподъемность динамическая - 2320 кн;
• Грузоподъемность статическая - 11600 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg 200 es;

Прочие характеристики:

• Размеры. мм - 290x200x200;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 221 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 221 мм;
• Da min. - 237.5 мм;
• Da max. - 279.5 мм;
• rb max. - 1 мм;
• b - 15.5 мм;
• da min. - 213 мм;
• b1 - 15.5 мм;
• M - 7 мм;
• dk - 250 мм;
• Материальная константа KM - 330;

Габаритные и посадочные размеры:

• Внутренний диаметр - 290 мм;
• Внешний диаметр - 200 мм;
• Высота. мм - 200;
• Ширина наружной обоймы (C) - 100 мм;
• Масса - 31.86 кг;
• Наружный диаметр (D) - 290 мм;
• Внутренний диаметр (d) - 200 мм;
• Ширина (высота) (B) - 200 мм;
• Угол наклона (α) - 4°;
• d (мм) Внутренний диаметр - 200;
• D (мм) Наружный диаметр - 290;
• m (кг) Масса - 32;
• В (мм) Ширина - 200;
• C (мм) Ширина наружного кольца - 100;

Пропускная способность:

• Динамическая грузоподъемность (C) - 2120 кн;
• Статическая грузоподъемность (C0) - 10600 кн;
• Co (kN) Грузоподъемность статическая - 10600;
• C (kN) Грузоподъемность динамическая - 2120;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg 200 es;

Прочие характеристики:

• Размеры. мм - 200x320x165;
• Уплотнение - нет;
• Размер (dk) - 275 мм.;
• Размер (r1 min.) - 1.1 мм.;
• Размер (r2 min.) - 1.1 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 320 мм;
• Высота. мм - 165;
• Ширина (высота) (B) - 165 мм.;
• Ширина наружной обоймы (C) - 100 мм;
• Масса - 45 кг;
• Угол наклона (α) - 15°;

Пропускная способность:

• Грузоподъемность динамическая - 2.32 кн;
• Грузоподъемность статическая - 11.6 кн;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg200es;

Прочие характеристики:

• Размеры. мм - 200x320x165;
• Размер (dk) - 275 мм.;
• Размер (r1 min.) - 1.1 мм.;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 320 мм;
• Высота. мм - 165;
• Ширина (высота) (B) - 165 мм.;
• Ширина наружной обоймы (C) - 100 мм.;
• Угол наклона (α) - 15°;
• Масса - 44.9 кг;
• Радиус наружней фаски - 1.1 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 2320 кн;
• Грузоподъемность статическая - 11600 кн;
