Роликовый подшипник NJ 2236 ECM

Подшипник NJ 2236 ECM — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2236, размер 180*320*86 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 320 мм
Ширина: 86 мм
Масса: 25.09 кг

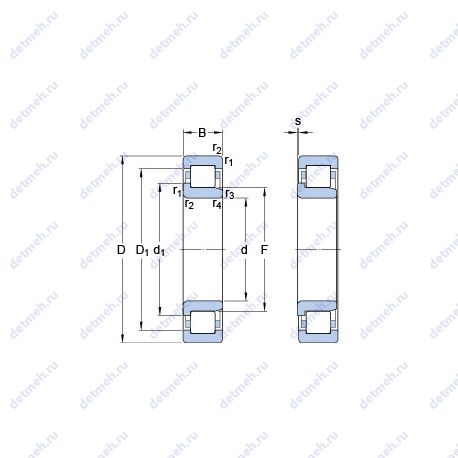

Подшипник NJ 2236 ECM чертеж — Чертеж подшипника NJ 2236 ECM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJ 2236 ECM

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.2;

Прочие характеристики:

r1.2 min. - 4 мм;
r3.4 min. - 4 мм;
Размер сопряженных деталей (db min) - 233 мм;
Da max. - 302.2 мм;
da min. - 197 мм;
F - 215 мм;
Размер (d1) - 229 мм;
s - 4.2 мм;
Pu (N) Предел усталостной прочности - 146000;
Размеры. мм - 320x180x86;
Граничная нагрузка по усталости (Pu) - 146 кн;
Размер (D1) - 278.8 мм;
Размер сопряженных деталей (da max) - 211 мм;
Размер сопряженных деталей (ra max.) - 3 мм;

Пропускная способность:

Номинальная частота вращения - 2200 об/мин;
Предельная частота вращения - 2400 об/мин;
Co (kN) Грузоподъемность статическая - 1430;
C (kN) Грузоподъемность динамическая - 1100;
Динамическая грузоподъемность (C) - 1100 кн;
Статическая грузоподъемность (C0) - 1430 кн;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 180;
D (мм) Наружный диаметр - 320;
m (кг) Масса - 32;
В (мм) Ширина - 86;
Наружный диаметр (D) - 320 мм;
Внутренний диаметр - 320 мм;
Внешний диаметр - 180 мм;
Высота. мм - 86;
Масса - 25.09 кг;
Внутренний диаметр (d) - 180 мм;
Ширина (высота) (B) - 86 мм;

Классификация:

Тела качения - шарики;
Обозначение - nj 2236 ecm;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника NJ 2236 ECM, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ 2236 ECM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2236	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	320	86	30.4
NP2236	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	34.2
NH2236	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	32.28
NF2236	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	32.8
NU2236	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	86	30.4
NJ2236	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	86	31.2
N2236 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	320	86	30.4
NU2236R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	86	30.4
NJ2236R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	86	30.4
NUP2236	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	320	86	32.01
NJ2236E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	31.2
NU2236E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	30.4
NU2236EM	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	30.48
NU2236D2	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	172	58.2
NUP2236R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	320	86	30.4
NJ2236EM	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	31.2
NF2236 E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	32.8
NH2236 E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	32.28
NUP2236E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	32.01
NP2236 E	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	34.2
SL18 2236	Специальный шариковый подшипник.	180	320	86	29.8
NUP2236EM	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	31.49
NCF2236-V	Бессепараторный подшипник.	180	320	86	29.8
NJ2236ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	180	320	86	30.5
NJ2236-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	86	31.1
NU2236-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	86	30.7
NU 2236 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	180	320	86	31.5
NJ2236-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	86	32
NCF2236ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	180	320	86	30
NU2236-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	86	31.5
NJ 2236 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	320	86	32
NU 2236 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	180	320	86	30.13
NU 2236 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	320	86	31.5
NU2236-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	180	320	86	31.5
NU2236-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	86	31.5
NJ2236-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	180	320	86	32
NJ2236-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	86	32
NUP2236-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	320	86	31.6
NUH 2236 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	180	320	86	29.7
RN2236-E-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	180	289	86	20.5

Модификации подшипника NJ 2236 ECM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32236	180	320	86
32236-XL	180	320	86
32236U	180	320	86
