Шариковый подшипник BTW 200 CM/SP

Подшипник BTW 200 CM/SP — это импортный шариковый упорно-радиальный подшипник, двойной, обозначение основновного исполнения 200, размер 200*310*132 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 200 мм
Наружный диаметр: 310 мм
Ширина: 132 мм
Масса: 30.946 кг

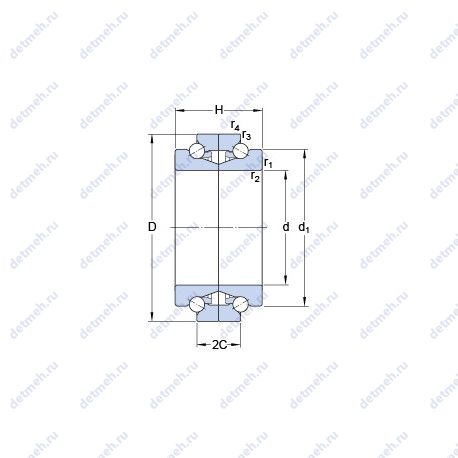

Подшипник BTW 200 CM/SP чертеж — Чертеж подшипника BTW 200 CM/SP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BTW — Стандартные двойные упорно-радиальные шарикоподшипники. Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BTW 200 CM/SP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 2 мм;
2C - 66 мм;
Преднатяг - 1525 н;
количество смазки Gref - 157.1 cm;
da min. - 236 мм;
rb max. - 1 мм;
Da max. - 292 мм;
Da min. - 291 мм;
r3.4 min. - 1 мм;
r1.2 min. - 2.1 мм;
Размер (d1) - 263.9 мм;
H - 132 мм;
Граничная нагрузка по усталости (Pu) - 25.5 кн;
Размеры. мм - 200x310x132;

Пропускная способность:

Статическая осевая жесткость - 1395 н/мкм;
Максимальная частота вращения в воздушно-масляной смазке - 2400 мм/мин;
Максимальная частота вращения в консистентной смазке - 1900 об/мин;
Статическая грузоподъемность (C0) - 865 кн;
Динамическая грузоподъемность (C) - 238 кн;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - btw 200 cm/sp;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 200 мм;
Наружный диаметр (D) - 310 мм;
Масса - 30.946 кг;
Высота. мм - 132;
Внешний диаметр - 310 мм;
Внутренний диаметр - 200 мм;

В таблице приведены основные размеры подшипника BTW 200 CM/SP, технические характеристики и номинальные значения.

Таблица модификаций подшипника BTW 200 CM/SP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GX200T	Механически обработанный сепаратор из текстолита.	200	340	80	35.4
GX200S	Шариковый упорно-радиальный подшипник, двойной.	200	320	80	34
B200-3	Подшипник со специальными размерами.	200	250	20	2.34
GW 200	С канавкой для смазывания.	200	340	87	34.7
B200-5	Подшипник со специальными размерами.	200	290	38	8.54
200RT02	Механически обработанный сепаратор из текстолита.	200	360	58	27.3
GAC200T	Механически обработанный сепаратор из текстолита.	200	310	70	23.8
GAC200S	Шариковый упорно-радиальный подшипник, двойной.	200	310	70	23.8
200RJ92	Штампованный сепаратор из стального листа.	200	360	120.7	56.8
200RT30	Механически обработанный сепаратор из текстолита.	200	310	82	23.8
200RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	200	360	58	27.3
200RU30	Шариковый упорно-радиальный подшипник, двойной.	200	310	82	23.8
200RT03	Механически обработанный сепаратор из текстолита.	200	420	80	57.6
200RJ30	Штампованный сепаратор из стального листа.	200	310	82	23.8
200RU03	Шариковый упорно-радиальный подшипник, двойной.	200	420	80	57.6
200RF92	Механически обработанный сепаратор из стали или специального чугуна.	200	360	120.7	56.8
200RU51	Шариковый упорно-радиальный подшипник, двойной.	200	320	48	15.5
200RU91	Шариковый упорно-радиальный подшипник, двойной.	200	320	88.9	28.8
200RU92	Шариковый упорно-радиальный подшипник, двойной.	200	360	120.7	56.8
200RU02	Шариковый упорно-радиальный подшипник, двойной.	200	360	58	27.3
200RJ03	Штампованный сепаратор из стального листа.	200	420	80	57.6
200RJ91	Штампованный сепаратор из стального листа.	200	320	88.9	28.8
200RF02	Механически обработанный сепаратор из стали или специального чугуна.	200	360	58	27.3
200RJ51	Штампованный сепаратор из стального листа.	200	320	48	15.5
200RJ02	Штампованный сепаратор из стального листа.	200	360	58	27.3
200RN51	Канавка под стопорное кольцо на наружном кольце подшипника.	200	320	48	15.5
200RT51	Механически обработанный сепаратор из текстолита.	200	320	48	15.5
SA1-200	Шариковый упорно-радиальный подшипник, двойной.	200	290	130	28.1
GE200AW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	200	340	74	34.7
GE200DO	Шариковый упорно-радиальный подшипник, двойной.	200	290	130	28.3
YRT 200	Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника..	200	300	45	9.7
GE200SX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	310	70	23.3
200RF51	Механически обработанный сепаратор из стали или специального чугуна.	200	320	48	15.5
200RN91	Канавка под стопорное кольцо на наружном кольце подшипника.	200	320	88.9	28.8
200RT91	Механически обработанный сепаратор из текстолита.	200	320	88.9	28.8
200RF91	Механически обработанный сепаратор из стали или специального чугуна.	200	320	88.9	28.8
200RN92	Канавка под стопорное кольцо на наружном кольце подшипника.	200	360	120.7	56.8
200RF03	Механически обработанный сепаратор из стали или специального чугуна.	200	420	80	57.6
200RF30	Механически обработанный сепаратор из стали или специального чугуна.	200	310	82	23.8
200RT92	Механически обработанный сепаратор из текстолита.	200	360	120.7	56.8

Модификации подшипника BTW 200 CM/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
