Шариковый подшипник 54409

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54409;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 35x100x78.8;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер (r1 min.) - 0.6 мм;
• Размер сопряженных деталей (da min.) - 45;
• Размер сопряженных деталей (Da max.) - 72;
• Размер сопряженных деталей (rb max.) - 0.6;
• Размер (d3) - 100 мм.;
• Размер (R) - 80 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 23.5 мм.;
• Размер (B) - 17 мм.;
• Размер (C) - 12.5 мм.;
• Размер (D1) - 47 мм.;
• Размер (T2) - 47.9;

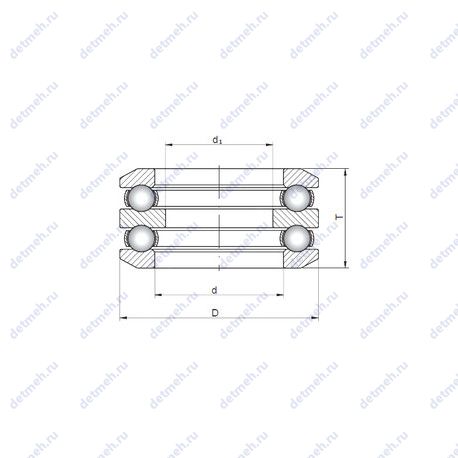

Габаритные и посадочные размеры:

• Внутренний диаметр - 35 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.8;
• Масса - 2.91 кг;
• Радиус наружней фаски - 1.1 мм;
• Внутренний диаметр (d2) - 35;
• Ширина рабочая (T1) - 78.8;

Пропускная способность:

• Грузоподъемность динамическая - 130 кн;
• Грузоподъемность статическая - 242 кн;
• Частота вращения предельная при пластичной смазке - 1500 об/мин;
• Частота вращения предельная при жидкой смазке - 2300 об/мин;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Обозначение - 54409;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 35;
• D (мм) Наружный диаметр - 100;
• m (кг) Масса - 3;

Прочие характеристики:

• Pu (N) Предел усталостной прочности - 9800;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 265;
• C (kN) Грузоподъемность динамическая - 130;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 54409;

Прочие характеристики:

• Размеры. мм - 45x100x78.8;
• Размер (a) - 17 мм;
• Размер (r1 min.) - 0.6 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 47 мм.;
• Размер сопряженных деталей (da min.) - 45;
• Размер сопряженных деталей (Da max.) - 72;
• Размер сопряженных деталей (ra max.) - 1;
• Размер (D2) - 72 мм.;
• Размер сопряженных деталей (ra1 max.) - 0.6;
• Размер (T1) - 47.9;
• Размер (d3) - 100 мм.;
• Размер (D3) - 105 мм.;
• Размер (R) - 80 мм.;
• Размер (A1) - 23.5 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.8;
• Ширина рабочая (T) - 78.8 мм.;
• Масса - 2.76 кг;
• Радиус наружней фаски - 1.1 мм.;
• Внутренний диаметр (d2) - 35;

Пропускная способность:

• Грузоподъемность динамическая - 129 кн;
• Грузоподъемность статическая - 243 кн;
• Частота вращения предельная при пластичной смазке - 1600 об/мин;
• Частота вращения предельная при жидкой смазке - 2400 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 54409;

Прочие характеристики:

• Размеры. мм - 35x100x78.9;
• Размер (r1 min.) - 1.1 мм.;
• Размер (r2 min.) - 1.1 мм.;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (r3 min.) - 0.6 мм;
• Размер (r4 min.) - 0.6 мм;
• Размер (D1) - 47 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 23.5 мм.;
• Размер (B) - 17 мм.;
• Размер (R) - 80 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 35 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.9;
• Масса - 2.08 кг;
• Высота (H) - 78.9 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 129 кн;
• Грузоподъемность статическая - 245 кн;
• Частота вращения предельная - 3000 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 100 мм;
• Внутренний диаметр - 35 мм;
• Ширина - 17 мм;
• Масса - 2.7;
• D1 - 47;
• r3.4 min - 0.6;
• H - 78.9;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54409;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 47x100x78.8;
• Количество дорожек качения - 2;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 47 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.8;
• Масса - 2.78 кг;
• Ширина рабочая (T) - 78.8 мм.;
• Внутренний диаметр (d1) - 35;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54409;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 47x100x78.8;
• Количество дорожек качения - 2;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 47 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.8;
• Масса - 2.78 кг;
• Ширина рабочая (T) - 78.8 мм.;
• Внутренний диаметр (d1) - 35;

Пропускная способность:

• Грузоподъемность динамическая - 130 кн;
• Грузоподъемность статическая - 242 кн;
• Частота вращения предельная при пластичной смазке - 1500 об/мин;
• Частота вращения предельная при жидкой смазке - 2300 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54409;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 45x100x78.8;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (Da max.) - 72;
• Размер (r1 min.) - 0.6 мм;
• Размер сопряженных деталей (rb max.) - 0.6;
• Размер (B) - 17 мм.;
• Размер (D1) - 47 мм.;
• Размер (T2) - 47.9;
• Размер (d3) - 100 мм.;
• Размер (R) - 80 мм.;
• Размер (A1) - 23.5 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 78.8;
• Масса - 2.85 кг;
• Ширина рабочая (T) - 78.8 мм.;
• Радиус наружней фаски - 1.1 мм;
• Внутренний диаметр (d2) - 35;

Пропускная способность:

• Грузоподъемность динамическая - 128 кн;
• Частота вращения предельная при жидкой смазке - 2200 об/мин;
• Частота вращения предельная при пластичной смазке - 1500 об/мин;
• Грузоподъемность статическая - 246 кн;
